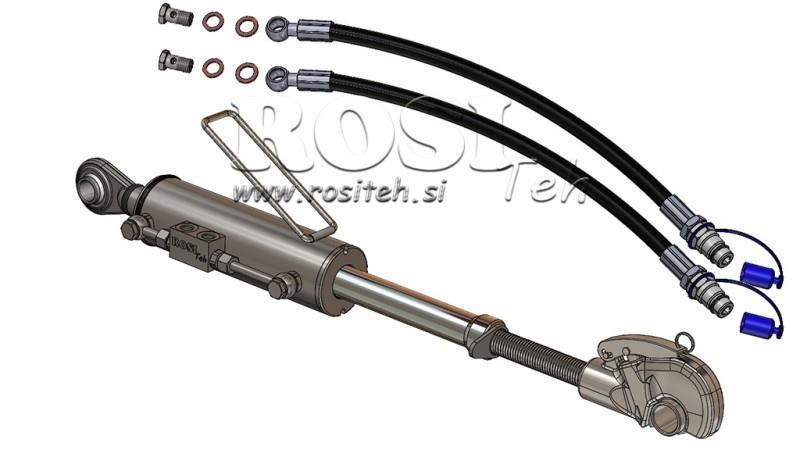

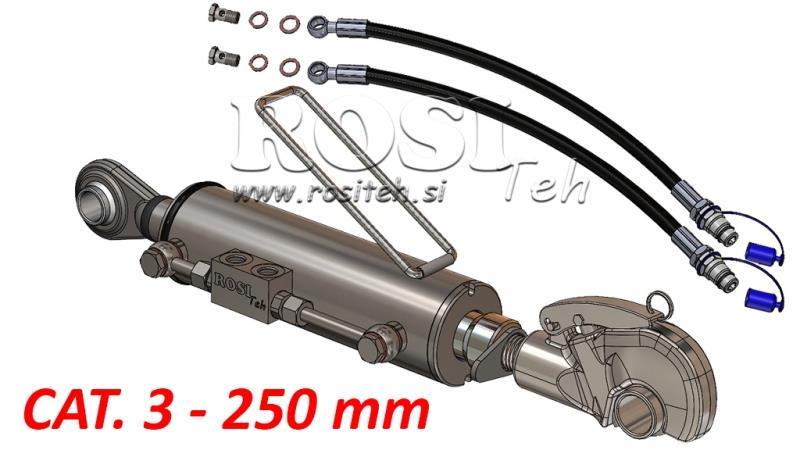

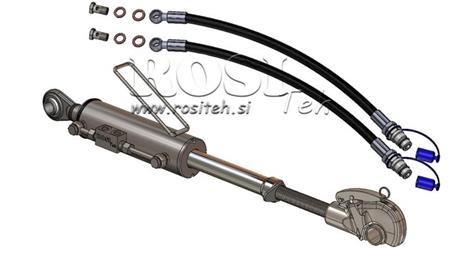

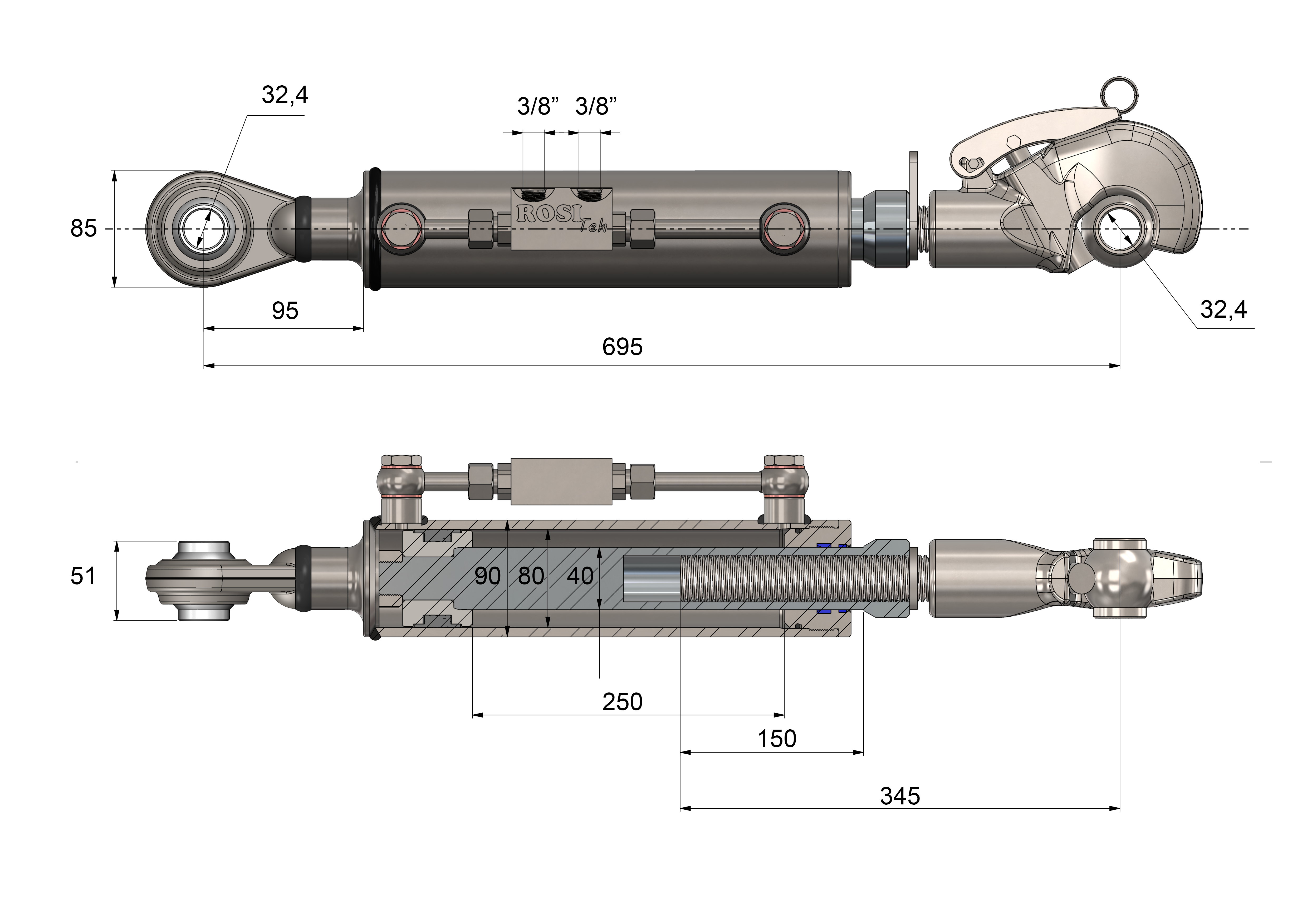

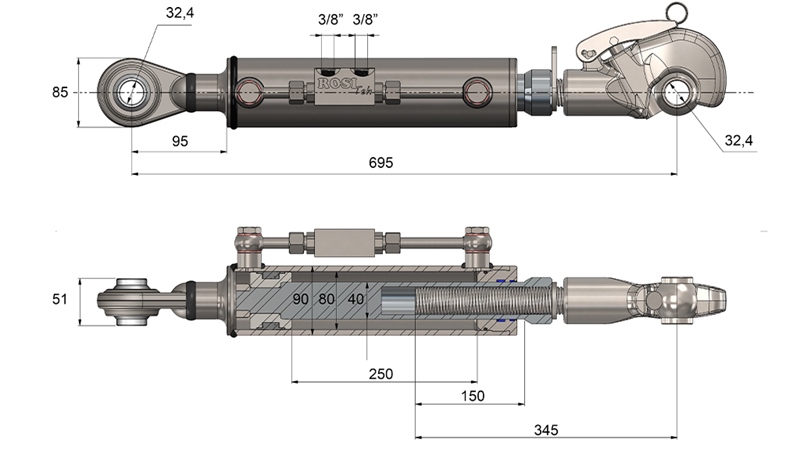

TIRANT/BIELLETTE SUPERIEUR DE RELEVAGE HYDRAULIQUE FILETE AVEC CROCHET - CAT. 3 - 80/40-250 (+95 HP) (32,2 mm)

 Troisième point hydraulique

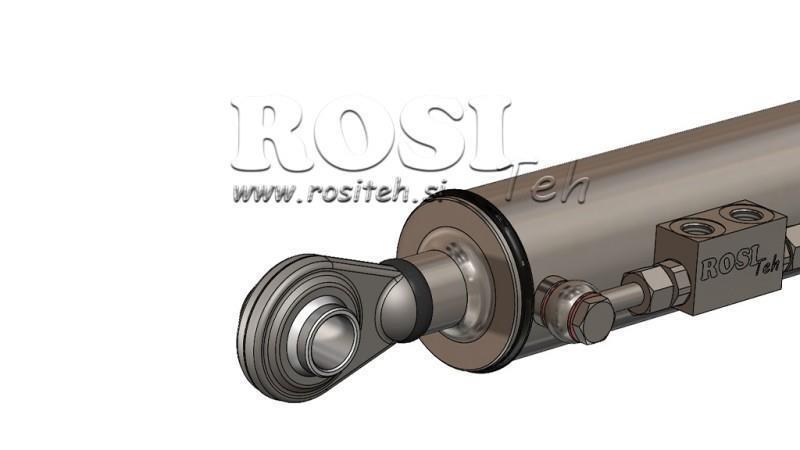

est essentiellement un vérin hydraulique double effet standard avec extrémités soudées, destiné à être installé entre le tracteur et l’outil attelé au tracteur. Il constitue assurément une amélioration pour le tracteur s’il n’en est pas déjà équipé. Nos troisièmes points hydrauliques sont galvanisés afin d’offrir la meilleure protection possible contre la corrosion. Tous les troisièmes points hydrauliques sont également équipés d’une valve de blocage. En cas d’endommagement d’un flexible hydraulique, le vérin du troisième point reste dans la même position, tout comme l’outil. La valve de blocage garantit également que les flexibles ne sont pas sous pression malgré les vibrations pendant la conduite, ce qui évite une charge inutile sur le distributeur hydraulique du tracteur.

Types les plus courants de troisièmes points hydrauliques :

- Troisième point hydraulique STANDARD

(avec rotules à œil soudées des deux côtés)

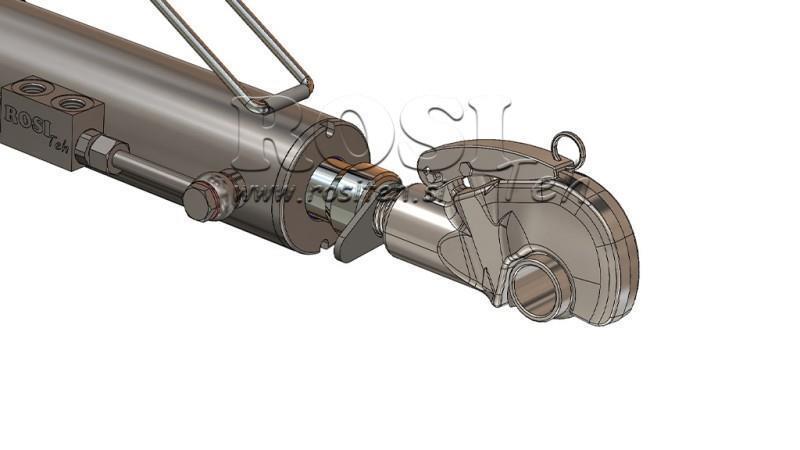

- Troisième point hydraulique avec crochet

(sur la tige de piston, un crochet à dégagement rapide pour rotule permet de raccorder l’outil du tracteur)

- Troisième point hydraulique SPÉCIAL

(un troisième point hydraulique avec crochet, mais à la place d’une rotule à œil sur le vérin, un crochet spécial soudé est utilisé, permettant un plus grand débattement latéral du troisième point)

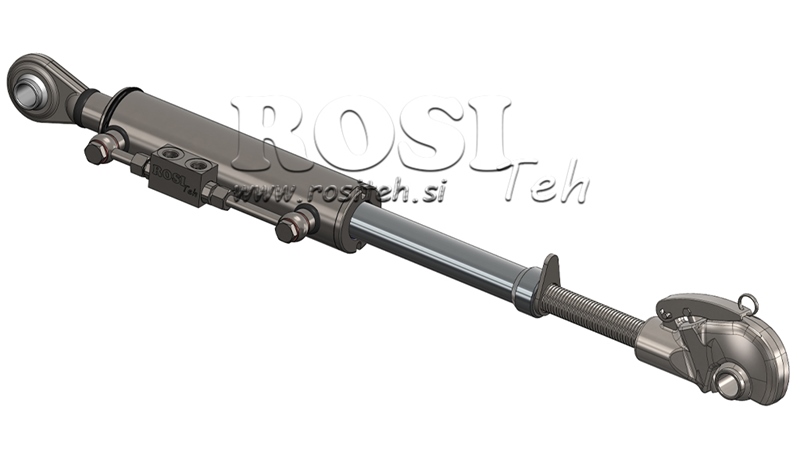

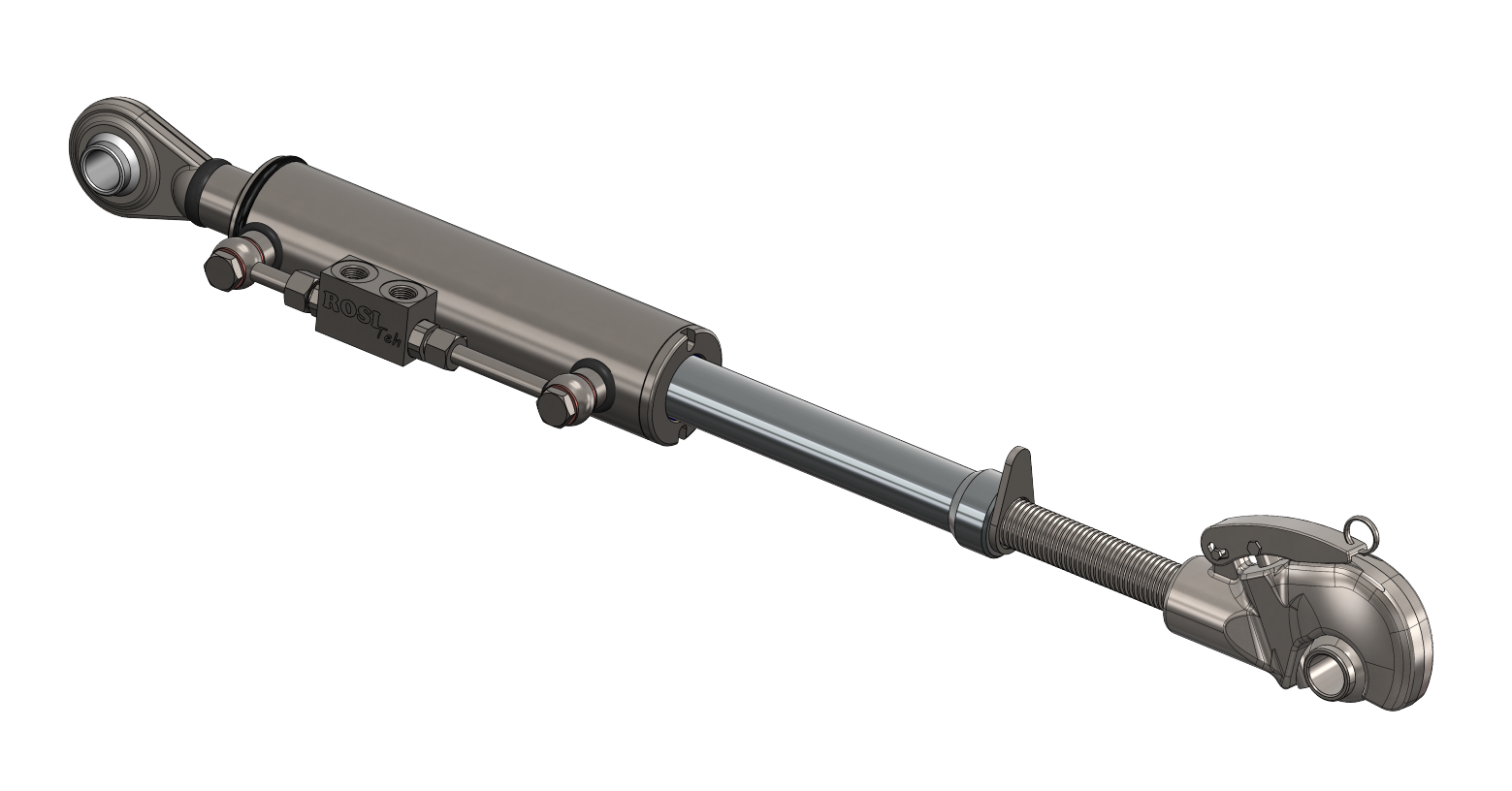

- Troisième point hydraulique FILETÉ

(la longueur du troisième point peut être augmentée de la longueur du filetage)

Utilisation des troisièmes points hydrauliques :

Les troisièmes points hydrauliques deviennent de plus en plus indispensables sur chaque tracteur, en particulier avec les charrues, où le réglage précis de la charrue est essentiel. Ils sont également très utiles avec les niveleuses, les chariots élévateurs pour tracteur (pour le réglage de l’inclinaison), ainsi qu’avec les bennes basculantes.

Comment choisir le bon troisième point hydraulique pour votre tracteur ?

Étape 1 : Quelle est la puissance de votre tracteur ?

Catégorie 1 : pour tracteurs de 20 à 55 HP (15 – 40 kW)

Catégorie 2 : pour tracteurs de 45 à 95 HP (35 – 70 kW)

Catégorie 3 : pour tracteurs de 80 à 210 HP (60 – 155 kW)

Catégorie 4 : pour tracteurs de 180 à 380 HP (135 – 285 kW)

Il est également utile de prendre en compte le type d’outil avec lequel le troisième point sera utilisé car, par exemple, avec un tracteur de 100 HP, un troisième point de catégorie 3 n’est pas nécessaire s’il est utilisé uniquement avec une benne basculante d’une capacité de charge maximale de 1500 kg.

Étape 2 : Quels alésages d’axe le troisième point doit-il avoir ?

Catégorie 1 : Alésages 19,2 mm ou 25,4 mm

Catégorie 2 : Alésages 25,4 mm

Catégorie 3 : Alésages 25,4 mm ou 32,4 mm

Catégorie 4 : Alésages 45,2 mm ou 32,4 mm

Il est possible d’utiliser une bague de réduction, ce qui permet d’utiliser un même troisième point sur plusieurs tracteurs ou outils différents. Pour les troisièmes points hydrauliques avec crochet (automatiques) ou les versions spéciales, les alésages sont définis par la rotule, qui est serrée dans le crochet à dégagement rapide du troisième point.

Étape 3 : Longueur ou course adaptée du troisième point.

Il n’existe pas de règle stricte ni de norme exacte concernant la course qu’un troisième point hydraulique doit avoir pour un type de tracteur donné. Cela dépend principalement du type de tracteur et des outils auxquels il est destiné. En général, il est utilisé avec plusieurs outils que vous possédez, il faut donc déterminer une longueur adaptée à la plupart d’entre eux. La méthode la plus simple consiste à mesurer le troisième point fileté déjà installé sur votre tracteur. À partir de la longueur rentrée du troisième point fileté (mesurée entre les centres des deux alésages), vous pouvez sélectionner le troisième point hydraulique le plus proche et vérifier sa longueur maximale déployée ainsi que sa course.

Les courses standard des troisièmes points hydrauliques sont :
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Les longueurs hors tout des troisièmes points ayant la même course dépendent du type.

Étape 4 : Choix du type de troisième point hydraulique.

- Troisième point hydraulique standard
(utilisé avec les tracteurs classiques)

- Troisième point hydraulique avec crochet
(utilisé si le tracteur est équipé de crochets à dégagement rapide sur les bras de relevage inférieurs)

- Troisième point hydraulique spécial
(pour un plus grand débattement latéral)

- Troisième point hydraulique fileté
(la longueur du troisième point peut être augmentée de la longueur du filetage)

Les troisièmes points hydrauliques conviennent aux tracteurs :

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
