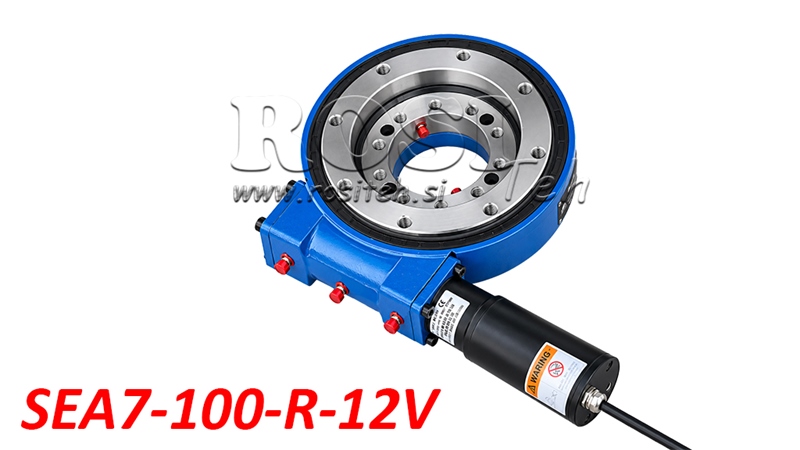

ENTRAÎNEMENT ROTATIF À VIS SANS FIN SÉRIE SEA7-100-R AVEC MOTEUR ÉLECTRIQUE 12V - RAPPORT DE TRANSMISSION 71:1 - ECO

Description

Les entraînements d’orientation à vis sans fin de la série SEA7 avec moteur électrique 12 V offrent une solution compacte, robuste et économique pour la rotation à entraînement électrique et le positionnement précis de diverses structures et équipements. Ils combinent un réducteur à vis sans fin, une couronne d’orientation et un moteur électrique en une seule unité fonctionnelle capable de transmettre un couple élevé et de supporter des charges axiales, radiales et des moments de renversement.

La série SEA7 convient aux applications nécessitant une rotation lente, régulière et contrôlée. Grâce au moteur électrique 12 V intégré, l’entraînement est particulièrement utile pour les équipements et véhicules dotés d’un système électrique 12 volts, car il ne nécessite pas de système hydraulique supplémentaire pour fonctionner.

Principe de fonctionnement de l’entraînement d’orientation à vis sans fin

L’entraînement d’orientation à vis sans fin fonctionne selon le principe d’une transmission par vis sans fin, dans laquelle le moteur électrique entraîne une couronne d’orientation dentée au moyen d’un arbre à vis sans fin. Cette conception offre un rapport de réduction élevé, un couple élevé ainsi qu’une rotation lente, régulière et contrôlée.

Le moteur électrique 12 V intégré permet un fonctionnement électrique sans nécessiter de pompe hydraulique, de moteur hydraulique ni de flexibles hydrauliques. Cela simplifie l’installation et permet d’utiliser l’entraînement dans des équipements où aucun système hydraulique n’est disponible.

L’entraînement permet une rotation continue à 360°, tandis que la couronne d’orientation intégrée supporte les efforts axiaux et radiaux ainsi que les moments de renversement. La transmission par vis sans fin offre également un couple de maintien élevé, contribuant à la stabilité de position de la structure rotative.

Principaux avantages

• Entraînement électrique avec moteur électrique 12 V inclus.

• Fonctionnement sans nécessiter de système hydraulique supplémentaire.

• Construction compacte et robuste avec couronne d’orientation intégrée.

• Capacité de rotation continue à 360°.

• Rapport de réduction élevé pour une rotation lente et précise.

• Couple de sortie et couple de maintien élevés.

• Capacité de charge élevée sous charges axiales et radiales.

• Capacité à supporter des moments de renversement élevés.

• Installation simplifiée dans les équipements dotés d’un système électrique 12 volts.

• Large éventail d’applications dans les machines agricoles, forestières, de construction et industrielles.

Applications

Les entraînements d’orientation à vis sans fin de la série SEA7 avec moteurs électriques conviennent à diverses applications nécessitant une rotation, un positionnement ou un mouvement de sous-ensembles structurels commandés électriquement.

• Machines agricoles – accessoires rotatifs, structures réglables et équipements agricoles.

• Machines forestières – mécanismes rotatifs, petits équipements de manutention et ensembles de travail auxiliaires.

• Machines de construction – plates-formes rotatives, systèmes de positionnement et structures spécialisées.

• Équipements industriels – tables rotatives, dispositifs de positionnement et systèmes de manutention.

• Véhicules de transport et véhicules spéciaux – mécanismes rotatifs à commande électrique et équipements montés sur véhicule.

• Systèmes de suivi solaire – supports rotatifs et systèmes de réglage de la position des panneaux solaires.

Construction et performances

L’entraînement d’orientation à vis sans fin SEA7 présente une conception robuste qui combine une transmission par engrenage et une couronne d’orientation dans un carter compact. Sa construction lui permet de supporter différents types de charges, ce qui le rend adapté à l’intégration dans de nombreux systèmes mécaniques.

L’entraînement présente un rapport de réduction de 71:1, une vitesse de rotation maximale en sortie de 1,4 rpm et un couple de sortie nominal de 210 Nm. La capacité de charge axiale statique est de 133 kN, la capacité de charge radiale statique est de 53 kN et le moment de renversement maximal est de 13,5 kNm.

Le couple de maintien est de 10,4 kNm, offrant une résistance efficace aux charges de rotation externes. Pendant le fonctionnement, les charges admissibles, la méthode d’installation et le système de commande électrique approprié doivent être pris en compte.

Raccordement électrique et commande

L’entraînement d’orientation à vis sans fin est équipé d’un moteur électrique 12 V CC avec un courant maximal spécifié de 14 A. Il convient au raccordement à une alimentation 12 volts appropriée.

Des commandes électriques appropriées, une protection de l’alimentation et des câbles électriques correctement dimensionnés doivent être prévus pour le fonctionnement. Le mode de commande dépend des exigences de l’application spécifique.

Le moteur électrique est inclus avec l’entraînement d’orientation à vis sans fin.

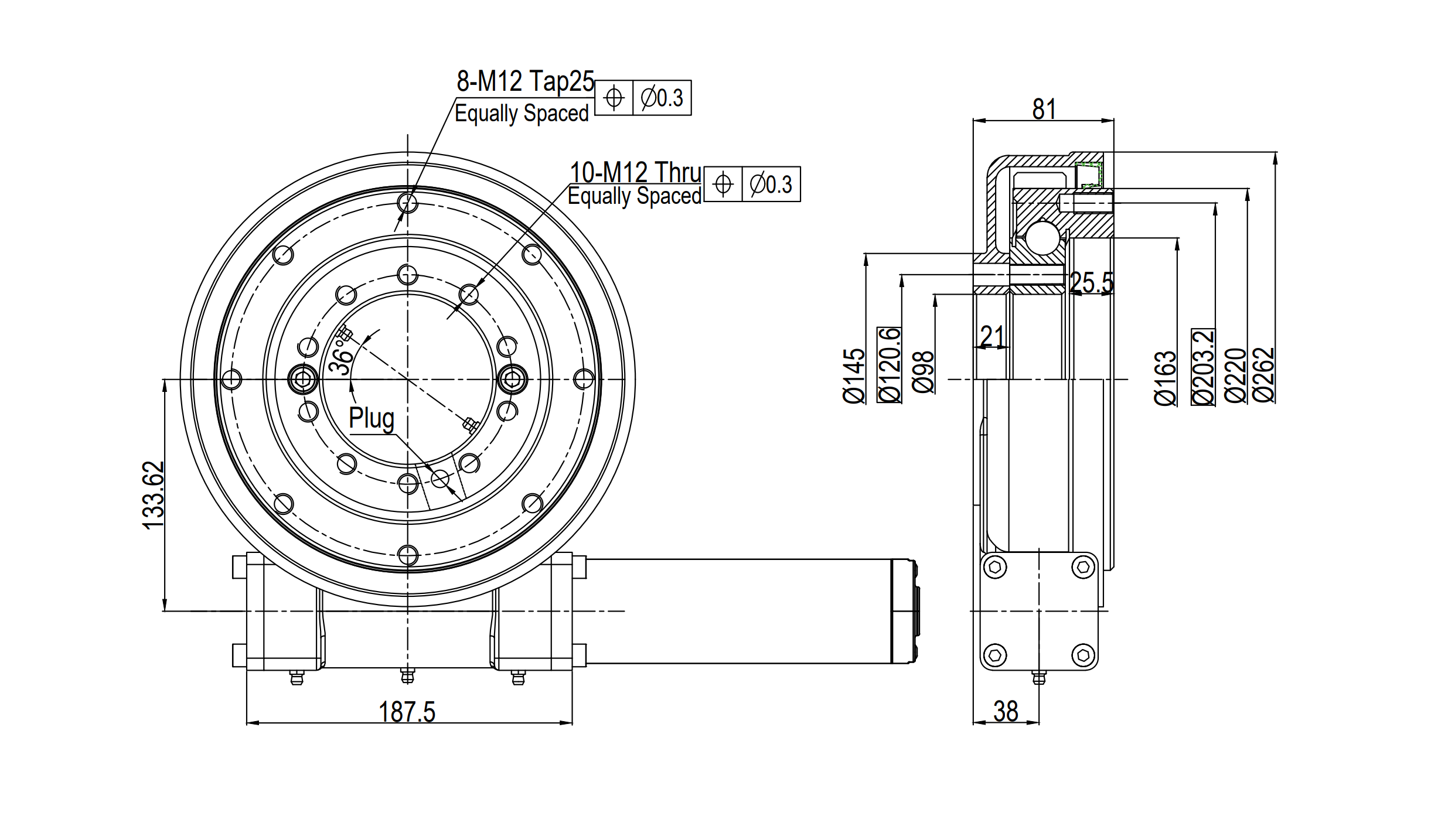

Dimensions SAE07 - ECO

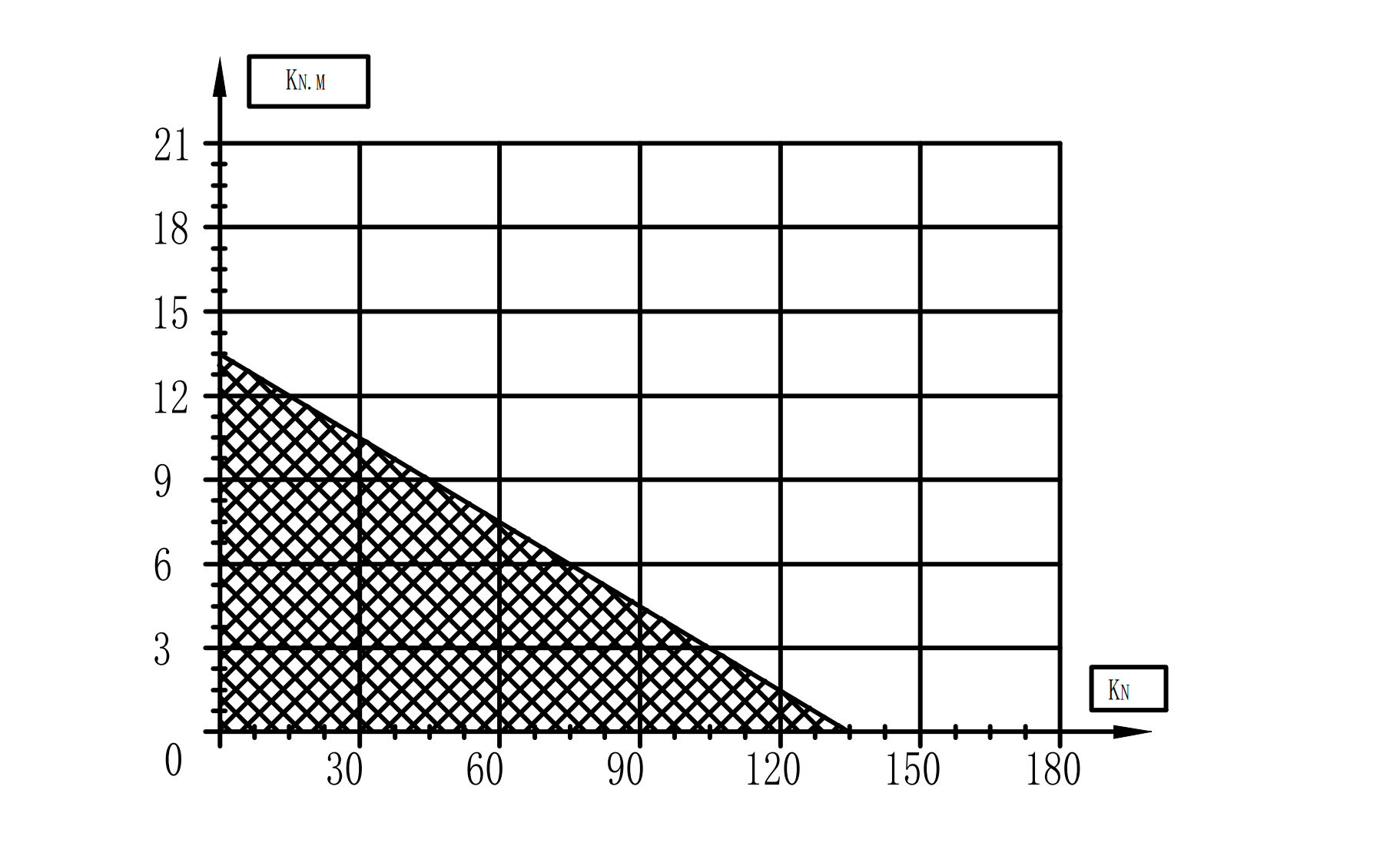

Diagramme de capacité de charge

Le diagramme indique les combinaisons admissibles de charge axiale et de moment de renversement pour l’entraînement d’orientation à vis sans fin SEA7. Lorsque la charge axiale augmente, le moment de renversement admissible diminue. Afin de garantir une sélection correcte et un fonctionnement sûr de l’entraînement, les valeurs limites spécifiées par le fabricant doivent être respectées.

Axe horizontal : charge axiale en kN.

Axe vertical : moment de renversement en kNm.

Zone mise en évidence : combinaisons de charges admissibles selon le diagramme du fabricant.

Courbe limite : limite de charge combinée qui ne doit pas être dépassée.
