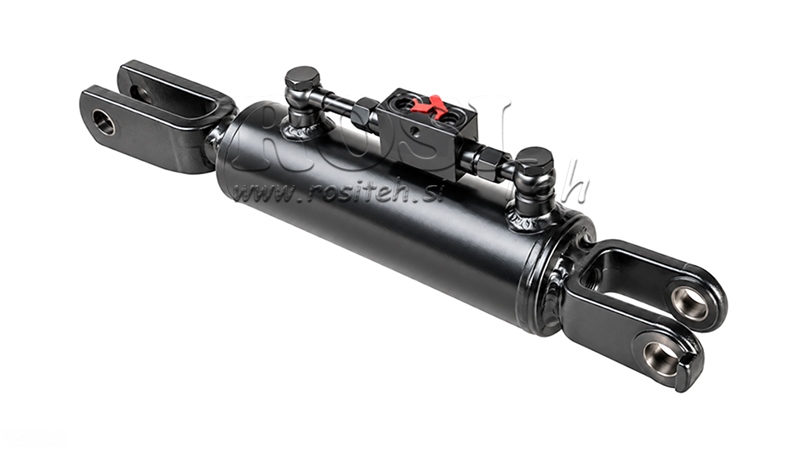

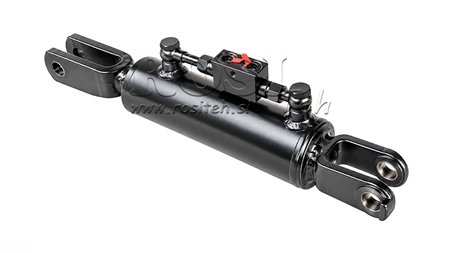

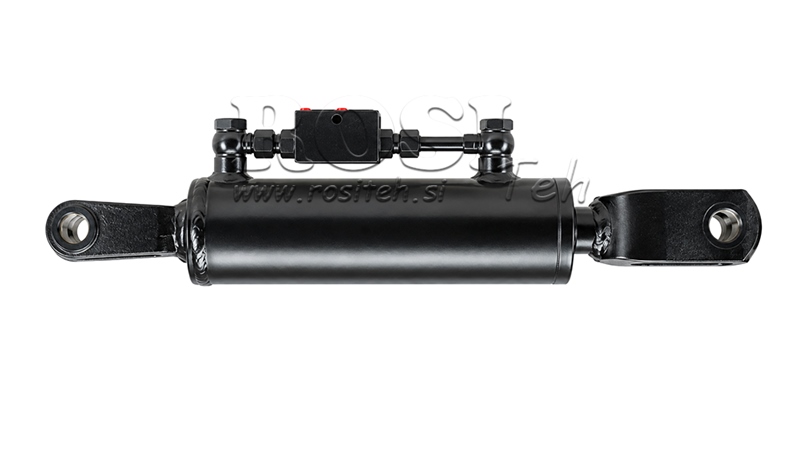

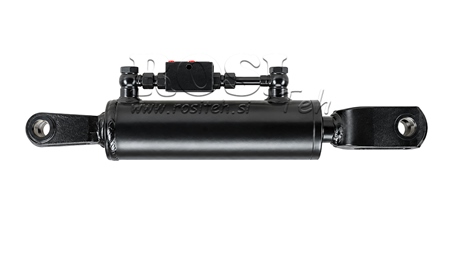

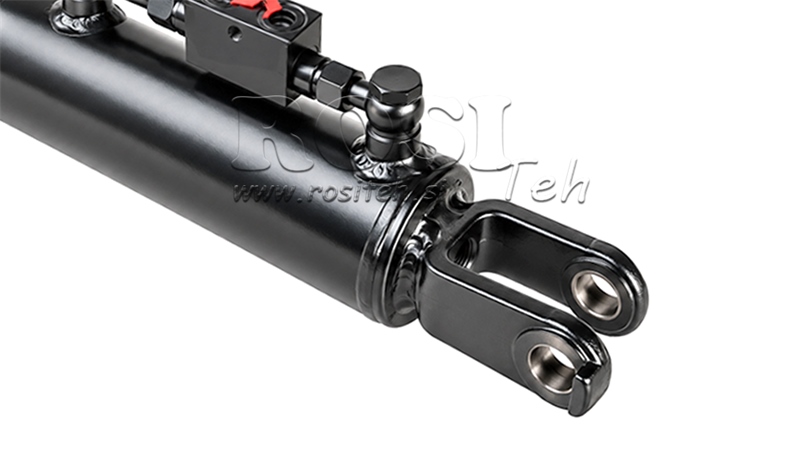

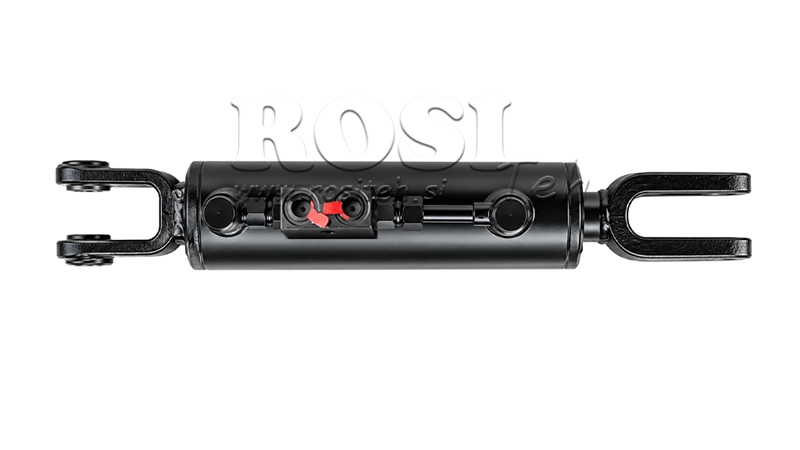

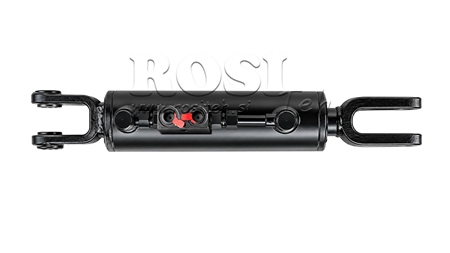

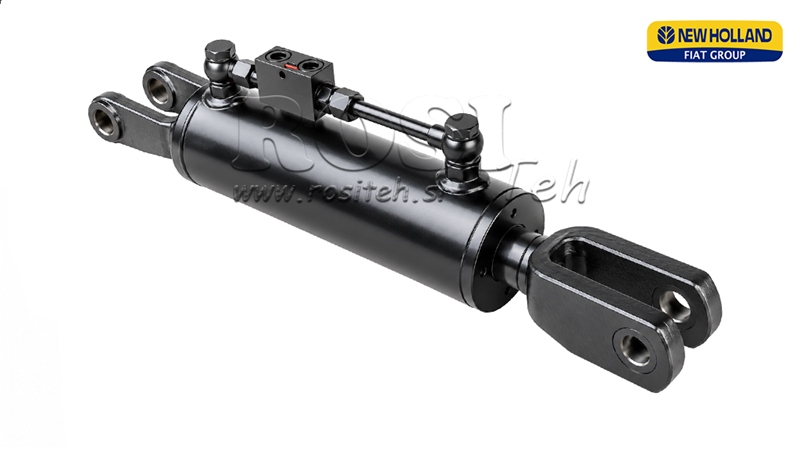

TIRANT LATERAL DE RELEVAGE HYDRAULIQUE- FIAT - NEW HOLLAND 70/35MIN.480 TYPE (1) Φ 22/22

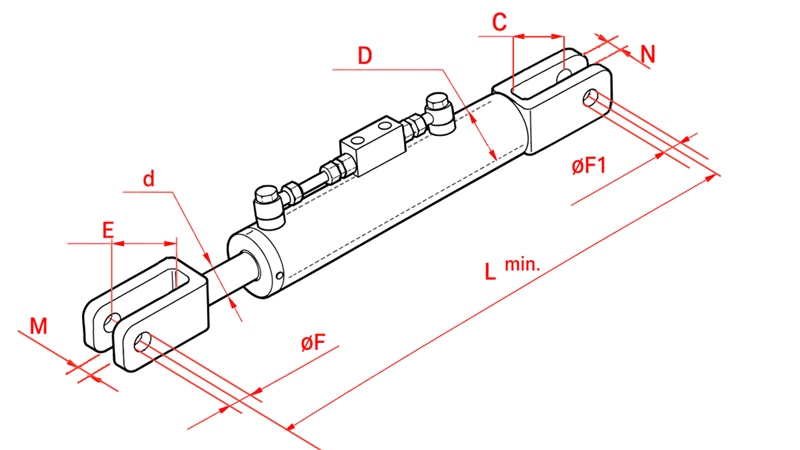

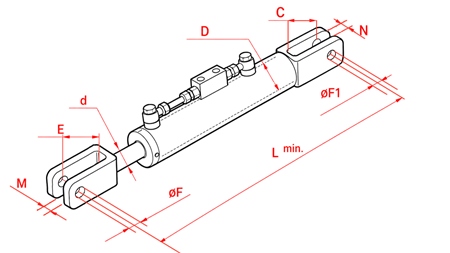

| Données techniques | |
| Course du cylindre : | 190 mm |
| Largeur interne de la fourche « N » : | 37 mm |
| Largeur interne de la fourche « M » : | 28 mm |
| Distance entre le fond du cylindre et le centre du trou « C » : | 60 mm |
| Distance entre l'intérieur de la fourche et le centre du trou « E » : | 85 mm |
| Fournisseur : | Italie |
| Diamètre de tige « d » : | 35 mm |
| Pression maximale : | 250 bar |
| Retour ou échange : | 14 jours |
| Vanne de blocage : | oui |
| Poids du produit : | 9,3 kg |
| Diamètre interne du cylindre « D » : | 70 mm |
| Garantie : | 2 ans |
| Force d’extension du cylindre (à 180 bar) : | 6,92 tonnes |
| Force de rétraction du cylindre (à 180 bar) : | 5,19 tonnes |
| Diamètre du trou de la tige « F » : | 22 mm |
| Longueur minimale « Lmin » : | 480 mm |
| Diamètre du trou du cylindre « F1 » : | 22 mm |
| Protection : | peint (noir) |
Utilisation pour tracteurs :
Type de tracteur :
FIAT-NEW HOLLAND
Modèle de tracteur :
45,66 - 55,56 - 55,90 - 60,66 - 60,75 - 60,90 - 65,66 - 65,90-70,75 - 80,75 - Cingolati - TNF 65 - 75 -90
Description générale :
La bielle hydraulique de levage (en anglais top side link ou side third point, en allemand seitliche hubstrebenverstellung) est essentiellement un vérin hydraulique double effet standard avec des raccords soudés pour la fixation sur les bras hydrauliques du tracteur. Elle sert à l’ajustement individuel de la hauteur des bras du système hydraulique à trois points. Elle peut également servir de renfort supplémentaire aux bras ou pour augmenter la capacité de charge.
Toutes les bielles hydrauliques de levage sont également équipées d’une vanne de blocage, qui sert de sécurité (en cas de dommage au tuyau hydraulique, le vérin de la bielle reste en position, tout comme l’outil du tracteur). La vanne de blocage assure également que les tuyaux ne sont pas sous pression et qu’ils ne sollicitent donc pas la valve hydraulique du tracteur pendant la conduite à cause des vibrations.
