TRYCKKOPPLINGSPINNE FÖR VENTIL P81

Beskrivning

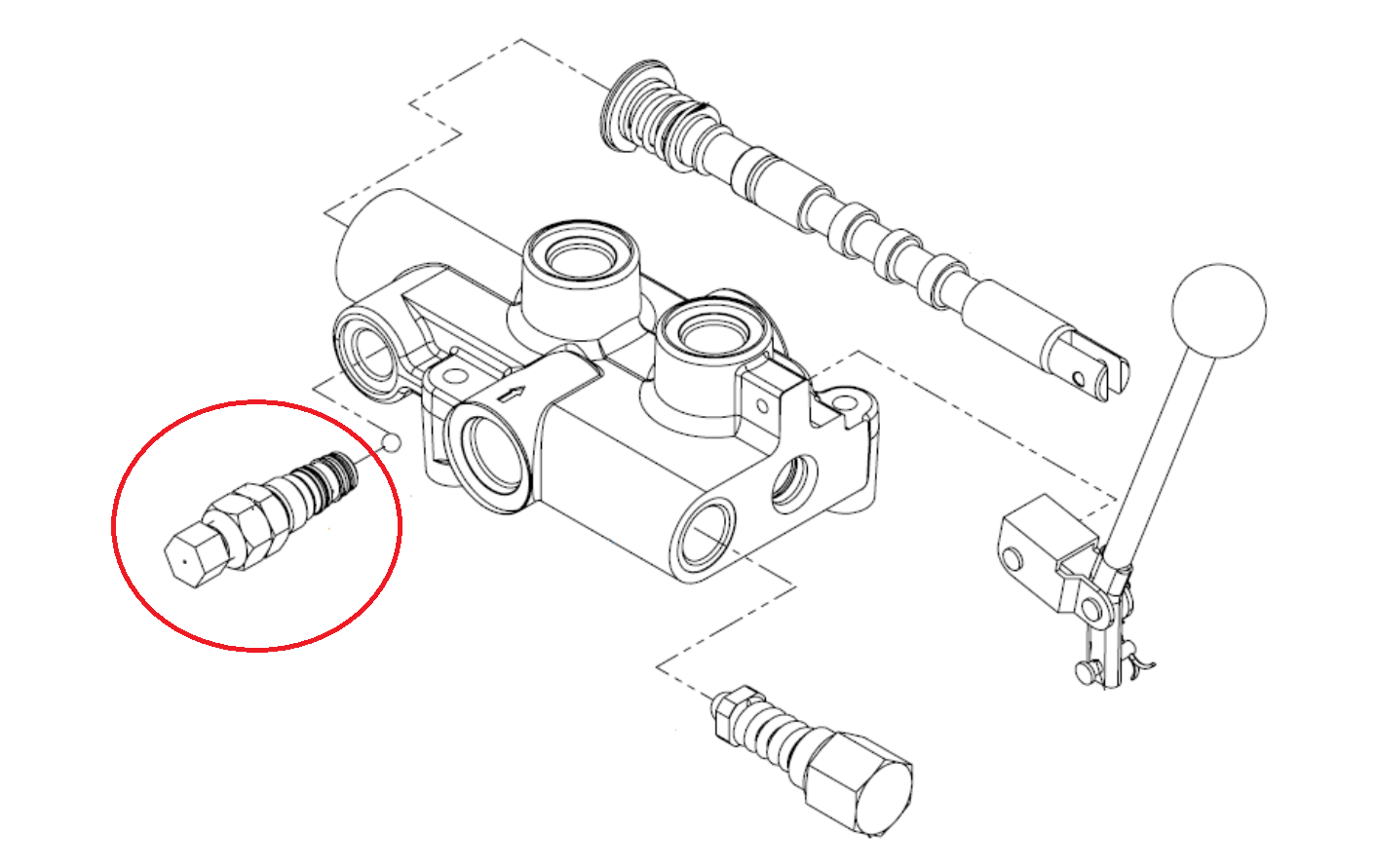

Tryckavlastningspinnen möjliggör ett tryckavlastningssystem (automatisk återgång av styrspaken till neutralläget). När spolen rör sig in i tryckavlastningssystemet omdirigeras oljan till arbetsporten "B" (bort från spaken). När trycket i port "B" överstiger det inställda värdet frigör tryckavlastningspinnen styrspaken tillbaka till neutralläget. Fabriksinställningen är 70 bar. Tryckavlastningspinnen är justerbar genom att lossa muttern (4) och vrida justerskruven (5). Att vrida skruven medurs ökar tryckinställningen för tryckavlastningspinnen, medan att vrida den moturs minskar trycket.

VARNING: Om tryckavlastningspinnen är inställd på för högt tryck återgår inte spaken till neutralläget. Om den är inställd för lågt kommer tryckavlastningspinnen inte att hålla spaken i det läge som är redo för frigöring.

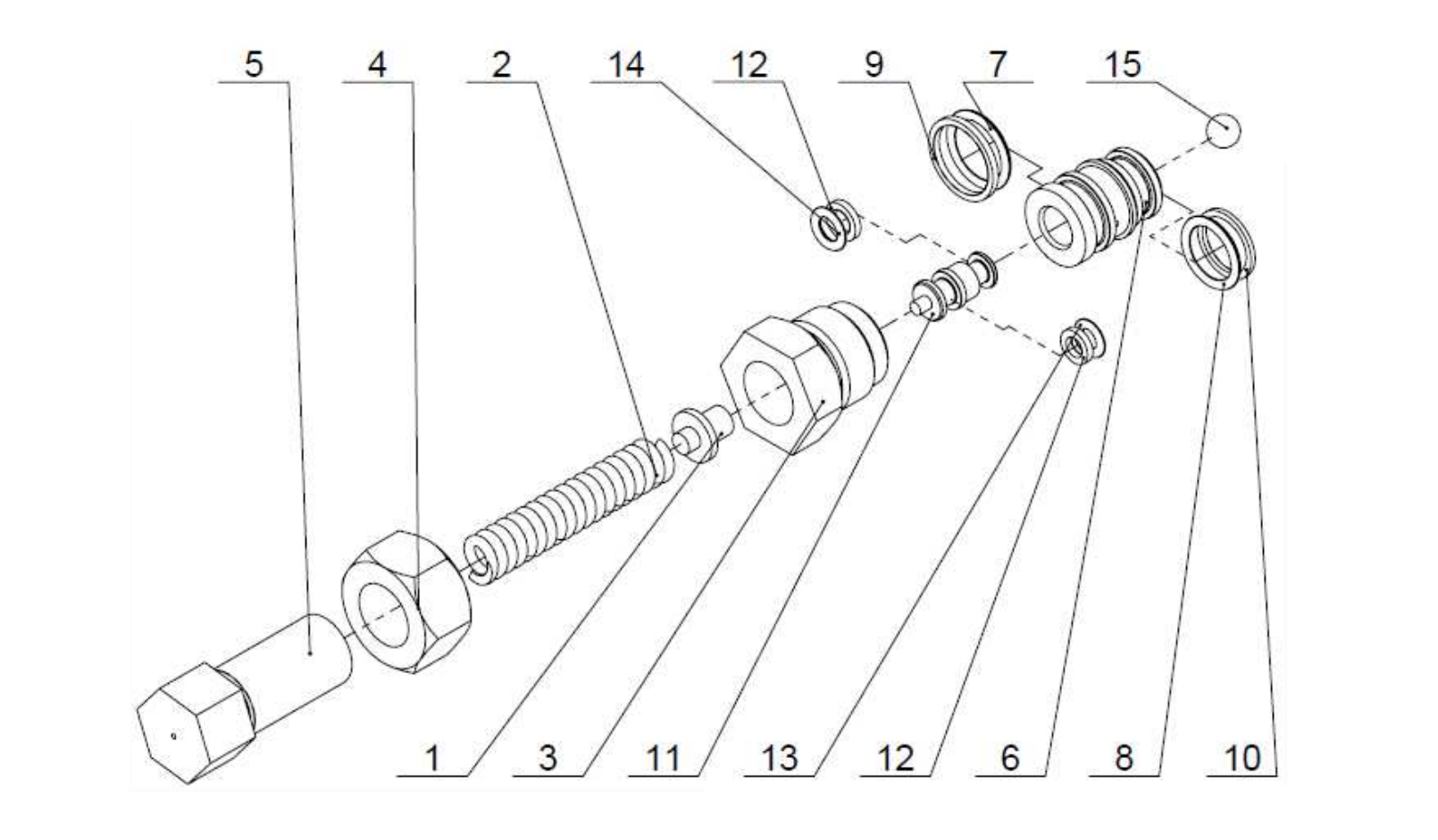

Komponenter:

- fjäderadapter (1)

- fjäder (2)

- plugg (3)

- mutter (4)

- justerskruv (5)

- kolvhylsa (6)

- O-ring 12.5 x 1.8 (7)

- O-ring 11.2 x 1.8 (8)

- säkerhetstätning 16 x 1.3 x 1.4 (9)

- säkerhetstätning 14.28 x 1 x 1.3 (10)

- kolv (11)

- säkerhetsbricka 5.1 x 1.4 (12)

- O-ring 4 x 1.8 (13)

- O-ring 5 x 1.8 (14)

- stålkula (15)
