MANUEL DISTRIBUTEUR HYDRAULIQUE MONOBLOC 2xZ80 + POSITION FLOTTANTE
| Informations techniques | |
| Fournisseur : | Bulgarie |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Poids du produit : | 6,45 kg |
| Type de distributeur : | Monobloc Z80 avec fonction flottante |
| Débit nominal : | 80 L/min |
| Nombre de sections : | 2 |
| Matériau du corps : | Fonte |
| Matériau du tiroir : | Acier au carbone (diamètre 18 mm) |
| Commande : | Mécanique (par levier de commande) |
| Positions du levier : | 4 |
| Fonctions : | Double effet + fonction flottante (FLOAT) |
| Circuit hydraulique : | Parallèle |
| Pression max. (orifice T) : | 35 bar (pression de retour) |
| Pression max. (orifice P) : | 315 bar (pression d’entrée) |
| Pression max. (orifices A et B) : | 315 bar (pression de travail) |
| Limiteur de pression réglé en usine : | 180 bar |
| Plage de réglage du limiteur de pression : | 120-250 bar |
| Fuite interne : | 8 cm³/min à Δp = 100 bar et 40°C |
| Température de fonctionnement : | -40°C à +60°C |
| Température de service de l’huile : | De -20°C à +80°C avec joints NBR, de -20°C à +100°C avec joints FPM |
| Viscosité de l’huile : | 15–75 mm²/s (recommandée) |
Description
Le distributeur hydraulique monobloc Z80 avec fonction flottante est conçu pour une commande manuelle fiable et précise du débit d’huile hydraulique entre la pompe et l’actionneur hydraulique. Une caractéristique essentielle de cette version est la position flottante supplémentaire (FLOAT), qui permet au vérin hydraulique raccordé de se déplacer librement.
La section dispose d’orifices de travail A et B avec filetages G 1/2" pour le raccordement d’un vérin hydraulique ou d’un autre actionneur hydraulique double effet. L’orifice de pression principal P possède un filetage G 1/2", et l’orifice de retour T possède un filetage G 3/4".
Le distributeur est commandé mécaniquement par un levier. En plus de la commande bidirectionnelle standard du vérin, le distributeur dispose également d’une position flottante. Lorsque le levier est placé en position flottante, les orifices A et B sont reliés à la ligne de retour T, permettant à la tige du vérin hydraulique de se déplacer librement dans les deux sens sous l’effet de forces externes.
La fonction flottante est particulièrement utile pour les outils qui doivent suivre le relief du terrain ou la surface du sol pendant le fonctionnement, car le vérin hydraulique ne maintient pas l’outil dans une position fixe lorsque la fonction flottante est engagée.
Principaux avantages de la version Z80 + F :
- fonction flottante supplémentaire (FLOAT),
- déplacement libre du vérin hydraulique en position flottante,
- adapté aux outils devant suivre le relief du terrain,
- commande mécanique simple par levier,
- limiteur de pression intégré,
- construction monobloc robuste.
Le distributeur hydraulique Z80 avec fonction flottante convient à une utilisation sur des machines agricoles, forestières et autres machines hydrauliques mobiles où, en plus de la commande double effet standard, un déplacement libre du vérin hydraulique est nécessaire.

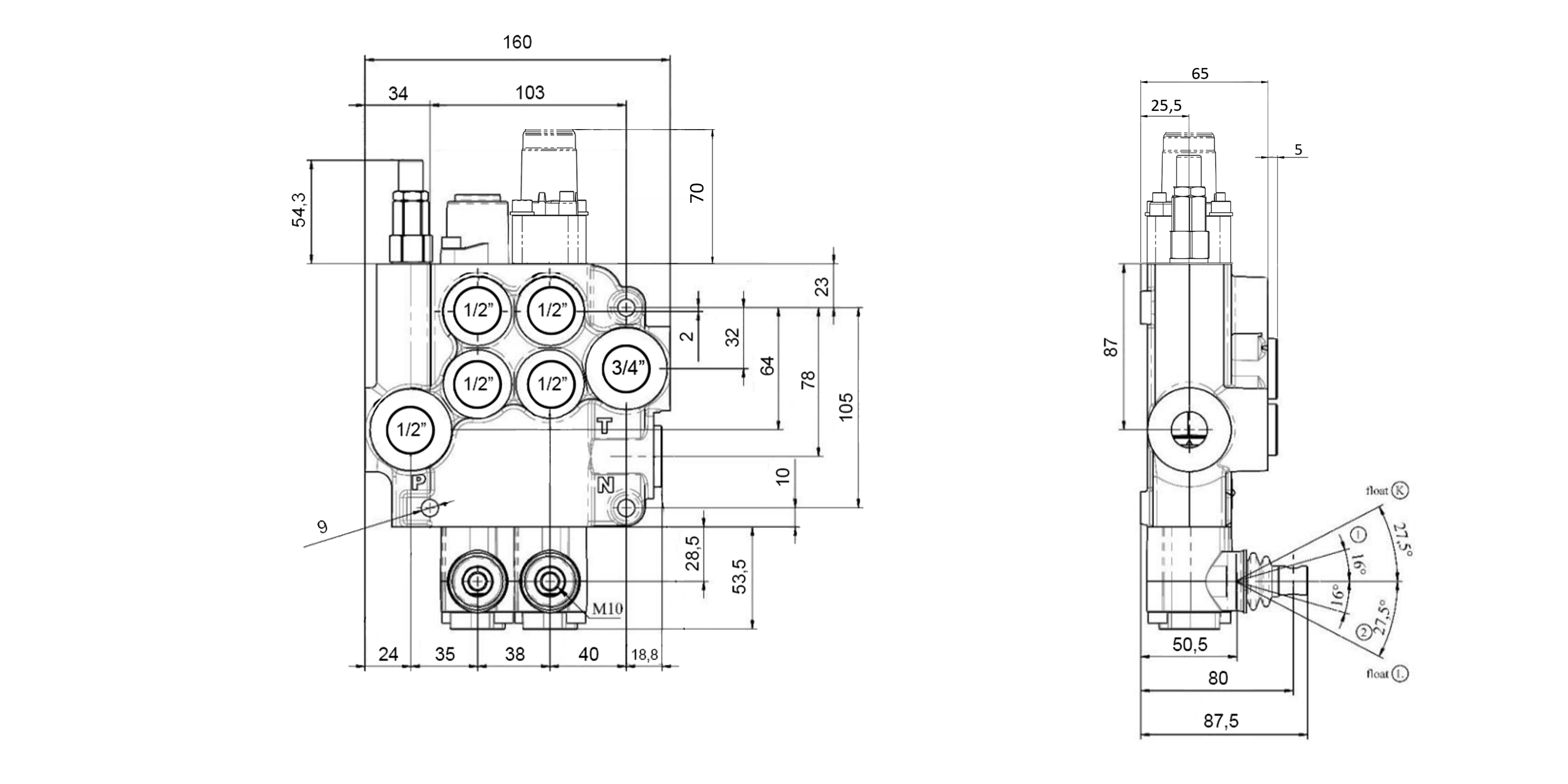

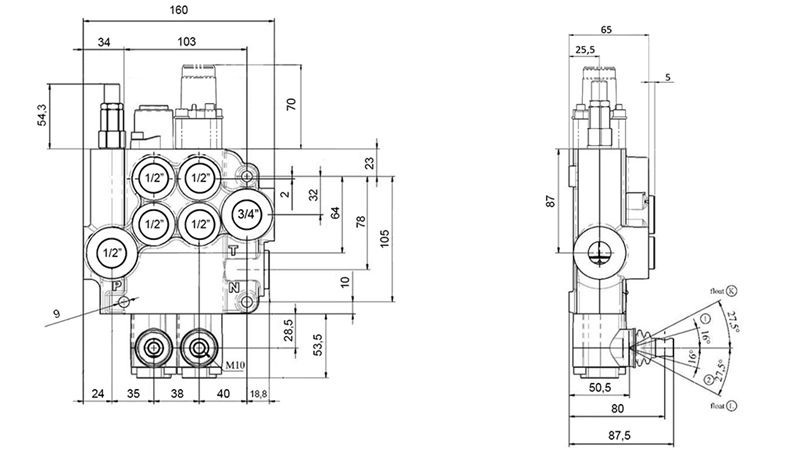

Dimensions

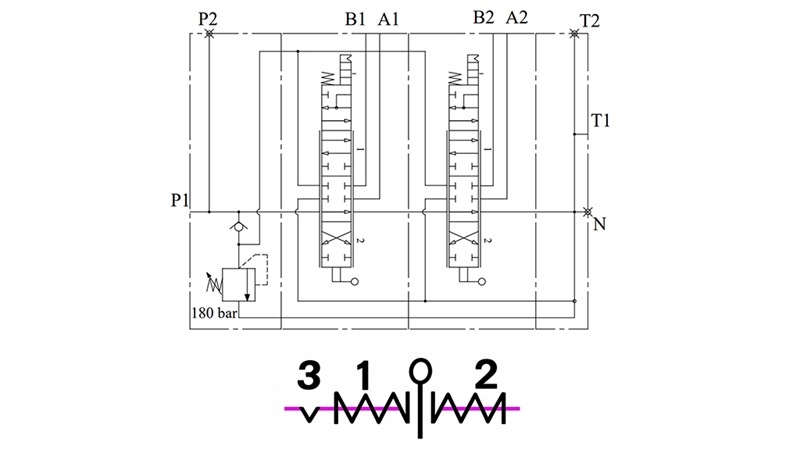

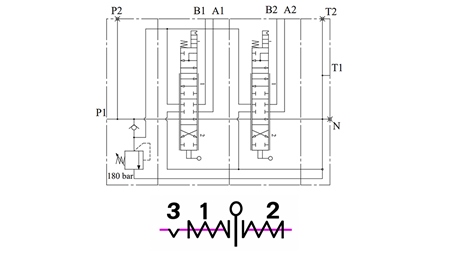

Schéma du circuit hydraulique
