MANUEL DISTRIBUTEUR HYDRAULIQUE MONOBLOC 1xZ50 + POSITION FLOTTANTE
| Informations techniques | |
| Fournisseur : | Bulgarie |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Poids du produit : | 2,65 kg |
| Type de distributeur : | Monobloc Z50 avec fonction flottante |
| Débit nominal : | 50 L/min |
| Nombre de sections : | 1 |
| Matériau du corps : | Fonte |
| Matériau du tiroir : | Acier carbone (diamètre 16 mm) |
| Commande : | Mécanique (par levier de commande) |
| Positions du levier : | 4 |
| Fonctions : | Double effet + fonction flottante (FLOAT) |
| Circuit hydraulique : | Parallèle |
| Pression max. (orifice T) : | 35 bar (pression de retour) |
| Pression max. (orifice P) : | 315 bar (pression d’entrée) |
| Pression max. (orifices A et B) : | 315 bar (pression de service) |
| Limiteur de pression réglé en usine : | 180 bar |
| Plage de réglage du limiteur de pression : | Selon le ressort : 50–120 / 120–250 / 220–315 bar |
| Fuite interne : | 7 cm³/min à Δp = 100 bar et 40°C |
| Température de fonctionnement : | -40°C à +60°C |
| Température de service de l’huile : | -20°C à +80°C avec joints NBR |
| Viscosité de l’huile : | 15–75 mm²/s (recommandée) |
Description
Le distributeur hydraulique monobloc Z50 avec fonction flottante est conçu pour assurer une commande manuelle fiable et précise du débit d’huile hydraulique entre la pompe et l’actionneur hydraulique. Une caractéristique essentielle de cette version est la position flottante supplémentaire (FLOAT), qui permet au vérin hydraulique raccordé de se déplacer librement.
La section comporte des orifices de travail A et B avec taraudages G 3/8" pour le raccordement d’un vérin hydraulique ou d’un autre actionneur hydraulique double effet. L’orifice de pression principal P et l’orifice de retour T sont dotés de taraudages G 1/2".
Le distributeur est actionné mécaniquement par un levier. En plus de la commande bidirectionnelle standard du vérin, le distributeur dispose également d’une position flottante. Lorsque le levier est placé en position flottante, les orifices A et B sont reliés à la ligne de retour T, ce qui permet à la tige du vérin hydraulique de se déplacer librement dans les deux sens sous l’effet de forces extérieures.
La fonction flottante est particulièrement utile pour les outils qui doivent suivre le profil du terrain ou la surface du sol pendant le fonctionnement, car le vérin hydraulique ne maintient pas l’outil dans une position fixe lorsque la fonction flottante est engagée.
Principaux avantages de la version Z50 + F :
- fonction flottante supplémentaire (FLOAT),
- déplacement libre du vérin hydraulique en position flottante,
- adapté aux outils qui doivent suivre le terrain,
- commande mécanique simple par levier,
- limiteur de pression intégré,
- construction monobloc robuste.
Le distributeur hydraulique Z50 avec fonction flottante convient à une utilisation sur les machines agricoles, forestières et autres machines hydrauliques mobiles où, en plus de la commande double effet standard, un déplacement libre du vérin hydraulique est nécessaire.

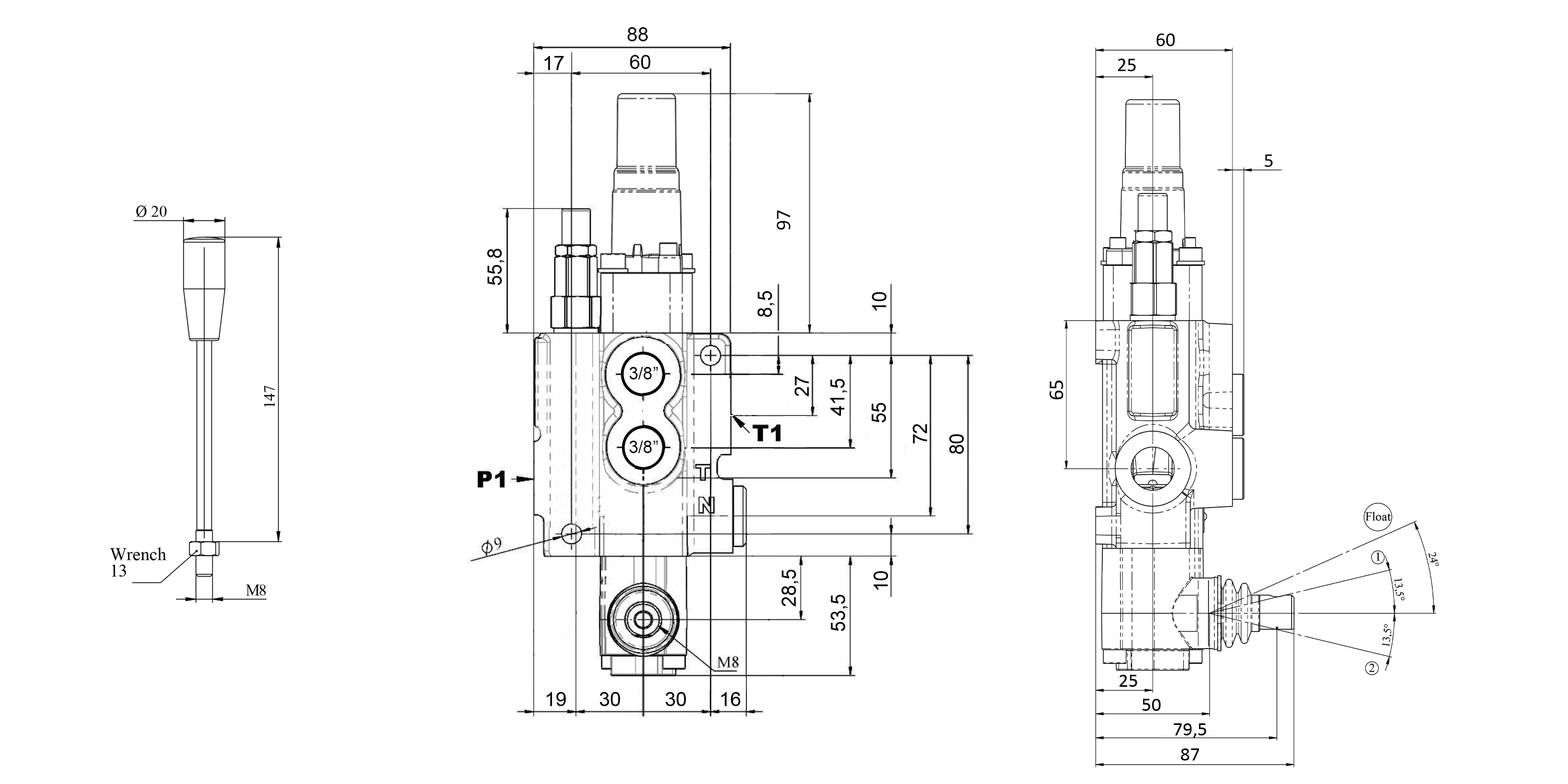

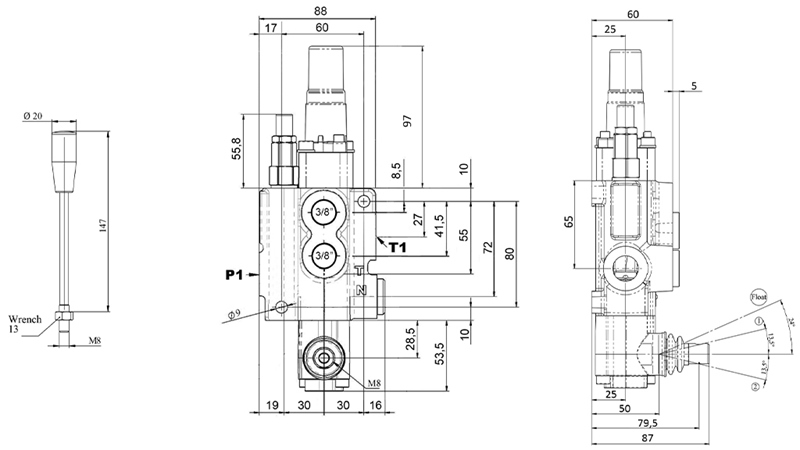

Dimensions

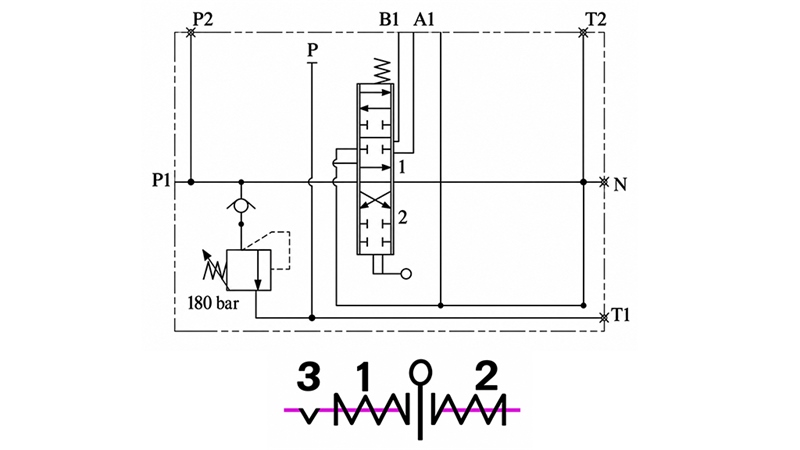

Schéma du circuit hydraulique
