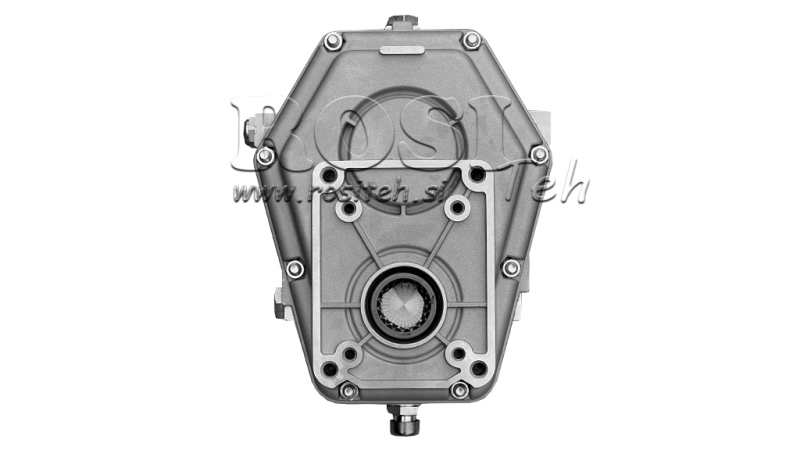

BOITIER MULTIPLICATEUR POUR POMPE HYDRAULIQUE DE GROUPE 3 – 1:3.8 FEMELLE SUR GOUPILLE /ERGOT
| Informations techniques | |
| Fournisseur : | Chine |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Rapport de vitesse : | 1:3,8 |
| Pour pompes hydrauliques : | GR. 3 |
| Connexion : | Arbre PDF – 1" 3/8 – 6 cannelures (femelle) |
| Vitesse d'entrée : | 540 tr/min |
| Couple d'entrée : | 43,7 daNm |
| Vitesse de sortie : | 2052 tr/min (max. 3000 tr/min) |
| Couple de sortie : | 11,5 daNm |
| Charge : | jusqu'à 20 kW |
| Poids du produit : | 8,3 kg |
| Lubrifiant pour engrenages : | Huile SAE 90 |

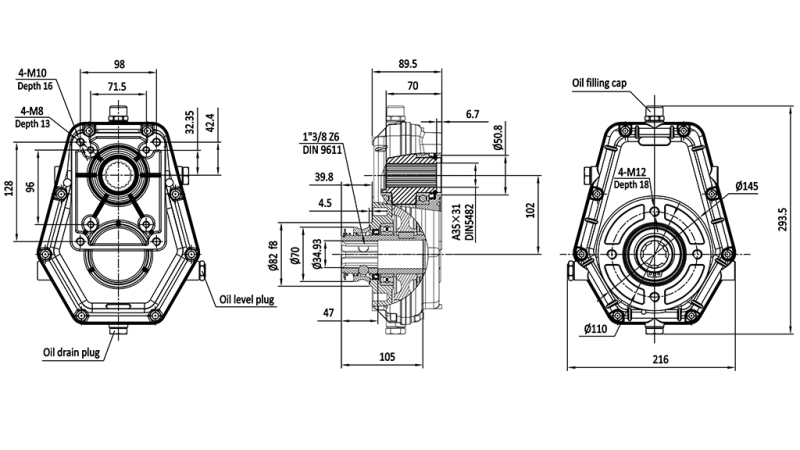

DIMENSIONS
INSTRUCTIONS D’UTILISATION
1. Usage prévu
Le boîtier de transmission est une transmission mécanique qui augmente la vitesse de rotation de l'arbre de sortie et permet le fonctionnement d'une pompe hydraulique à engrenages via l'arbre PDF du tracteur.
Il est utilisé pour entraîner :
- des groupes hydrauliques,
- des treuils forestiers,
- des fendeuses de bois,
- et d'autres équipements hydrauliques.
2. Position d'installation
Le boîtier doit être installé dans la position de fonctionnement correcte afin d'assurer une lubrification adéquate des engrenages. Une installation horizontale est recommandée, donc la pompe et le boîtier doivent être alignés horizontalement.
Important :
- le boîtier doit toujours être installé de manière à ce que l'huile à l'intérieur du boîtier soit en contact avec la transmission des engrenages,
- un fonctionnement prolongé en position inversée n'est pas autorisé,
- le boîtier doit être supporté mécaniquement (il ne doit pas être suspendu uniquement par l'arbre PDF).
3. Sens de rotation
Avant l'installation, vérifiez le sens de rotation de l'arbre PDF et le sens de rotation requis de la pompe hydraulique.
Un sens de rotation incorrect peut endommager la pompe, provoquer une défaillance des joints et un mauvais écoulement de l'huile.
4. Lubrification à l'huile
Le boîtier doit être continuellement lubrifié avec de l'huile à l’intérieur du boîtier afin d'assurer le bon fonctionnement des engrenages. Le lubrifiant recommandé est une huile pour engrenages SAE 90.
Le boîtier doit être rempli d'huile jusqu'au niveau de contrôle.
Avant la première utilisation, retirez le bouchon de remplissage, remplissez l'unité d'huile jusqu'au repère de niveau et refermez le bouchon.
Avant chaque utilisation, vérifiez le niveau d'huile. Le premier changement d'huile est recommandé après 50 heures de fonctionnement, puis tous les 1500 heures ou une fois par an.
5. Température de fonctionnement
La température normale de fonctionnement du boîtier est comprise entre 50 et 80 °C. Si elle dépasse 90 °C, vérifiez le niveau d'huile, la charge et l'alignement.
6. Entretien et problèmes possibles
| Problème | Cause possible | Solution |
| Surchauffe | Niveau d'huile insuffisant | Vérifier le niveau d'huile |
| Bruit | Roulements usés | Maintenance |
| Vibrations | Mauvais alignement | Vérifier l'installation |
| Fuite d'huile | Joint endommagé | Remplacer le joint |
