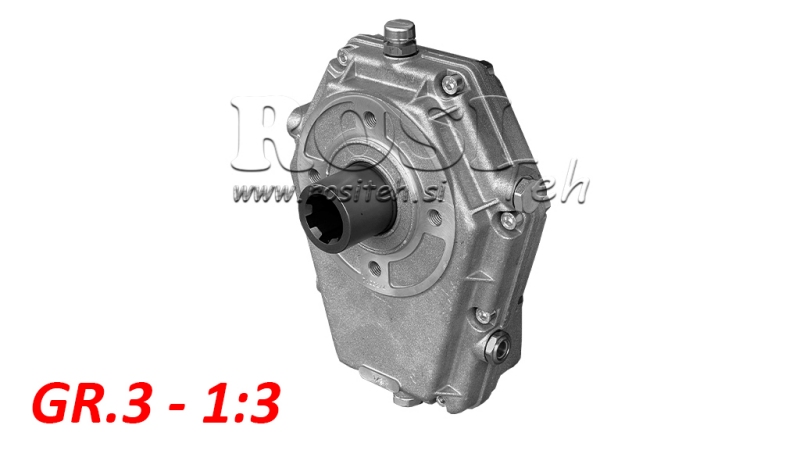

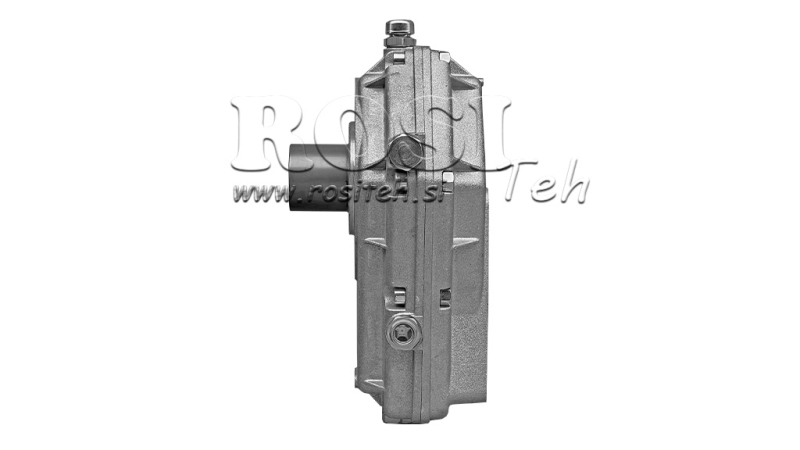

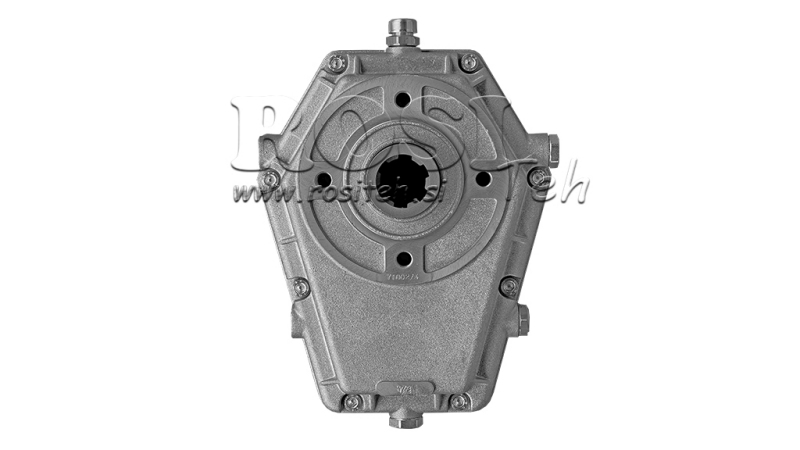

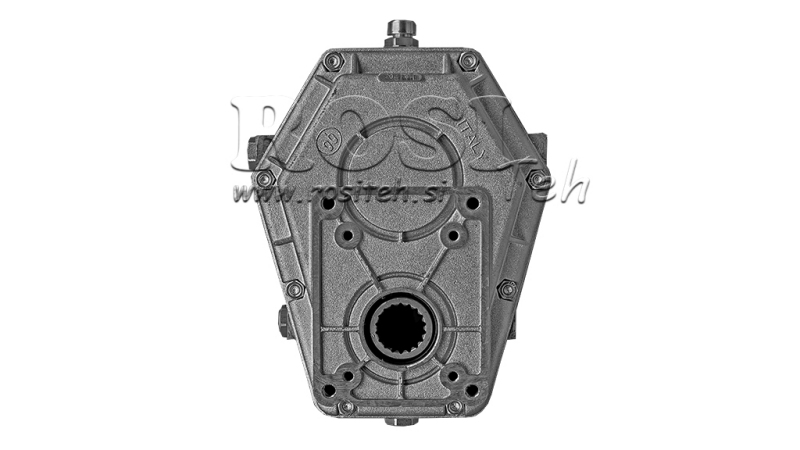

BOITIER MULTIPLICATEUR POUR POMPE HYDRAULIQUE DE GROUPE 3 – 1:3 FEMELLE
| Informations techniques | |
| Fournisseur : | Italie |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Rapport de démultiplication : | 1:3 |
| Pour pompes hydrauliques : | GR. 3 |
| Connexion : | Arbre de prise de force – 1" 3/8 – 6 cannelures (femelle) |
| Vitesse d'entrée : | 540 tr/min |
| Couple d'entrée : | 49 daNm |
| Vitesse de sortie : | 1620 tr/min (max. 3000 tr/min) |
| Couple de sortie : | 16 daNm |
| Charge : | jusqu'à 20 kW |
| Poids du produit : | 7,1 kg |
| Lubrifiant pour engrenages : | Huile SAE 80W-90 |
INSTRUCTIONS D’UTILISATION
1. Utilisation prévue
La boîte de vitesses est une transmission mécanique qui augmente la vitesse de rotation de l’arbre de sortie et permet le fonctionnement d’une pompe à engrenages hydraulique via l’arbre de prise de force du tracteur.
Elle est utilisée pour entraîner :
- des groupes hydrauliques,
- des treuils forestiers,
- des fendeuses de bois,
- d’autres équipements hydrauliques.
2. Position d’installation
La boîte de vitesses doit être installée dans la position de fonctionnement correcte afin d’assurer une lubrification adéquate des engrenages. Une installation horizontale est recommandée, donc la pompe et la boîte de vitesses doivent être alignées horizontalement.
Important :
- la boîte de vitesses doit toujours être installée de manière que l’huile à l’intérieur du carter soit en contact avec la transmission d’engrenages,
- un fonctionnement prolongé en position inversée n’est pas permis,
- la boîte de vitesses doit être mécaniquement supportée (elle ne doit pas être suspendue uniquement par l’arbre de prise de force).
3. Sens de rotation
Avant l’installation, vérifiez le sens de rotation de l’arbre de prise de force ainsi que le sens de rotation requis pour la pompe hydraulique.
Un sens de rotation incorrect peut endommager la pompe, provoquer une défaillance des joints et un mauvais écoulement de l’huile.
4. Lubrification à l’huile
La boîte de vitesses doit être continuellement lubrifiée à l’huile à l’intérieur du carter pour assurer le bon fonctionnement des engrenages. Le lubrifiant recommandé est une huile pour engrenages SAE 90.
La boîte de vitesses doit être remplie d’huile jusqu’au niveau de contrôle.
Avant la première utilisation, retirez le bouchon de remplissage, remplissez le boîtier d’huile jusqu’à la marque de niveau et refermez le bouchon.
Avant chaque utilisation, vérifiez le niveau d’huile. Le premier changement d’huile est recommandé après 50 heures de fonctionnement, puis tous les 1500 heures ou une fois par an.
5. Température de fonctionnement
La température normale de fonctionnement du carter de la boîte de vitesses est comprise entre 50 et 80 °C. Si elle dépasse 90 °C, vérifiez le niveau d’huile, la charge et l’alignement.
6. Entretien et problèmes possibles
| Problème | Cause possible | Solution |
| Surchauffe | Niveau d’huile insuffisant | Vérifier le niveau d’huile |
| Bruit | Roulements usés | Maintenance |
| Vibrations | Mauvais alignement | Vérifier l’installation |
| Fuite d’huile | Joint endommagé | Remplacer le joint |
