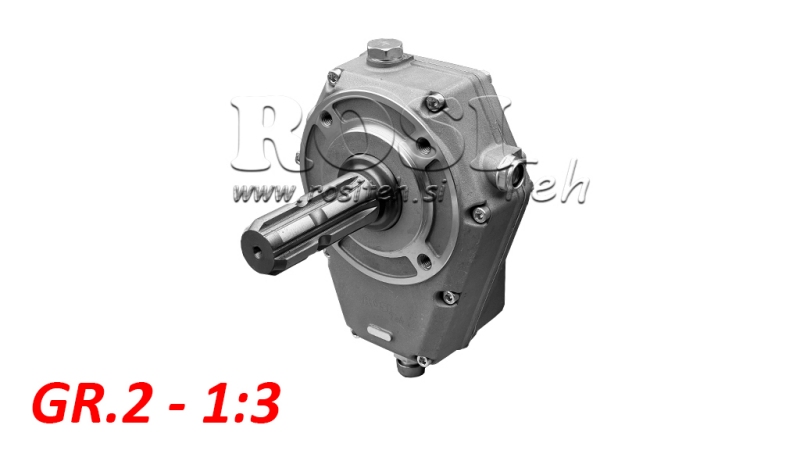

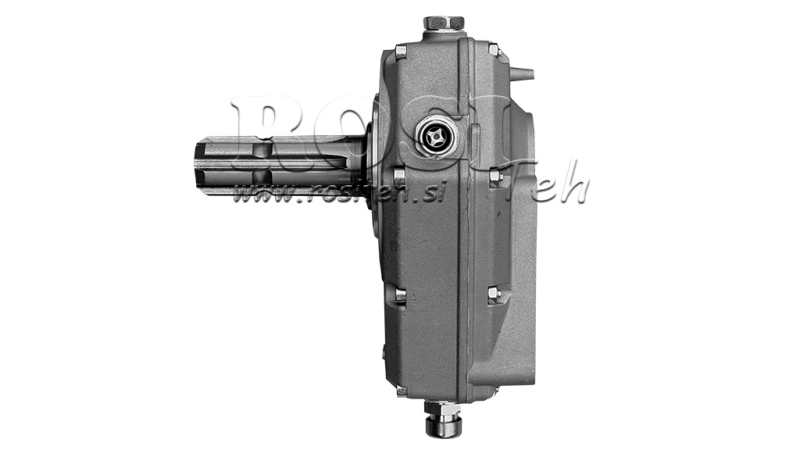

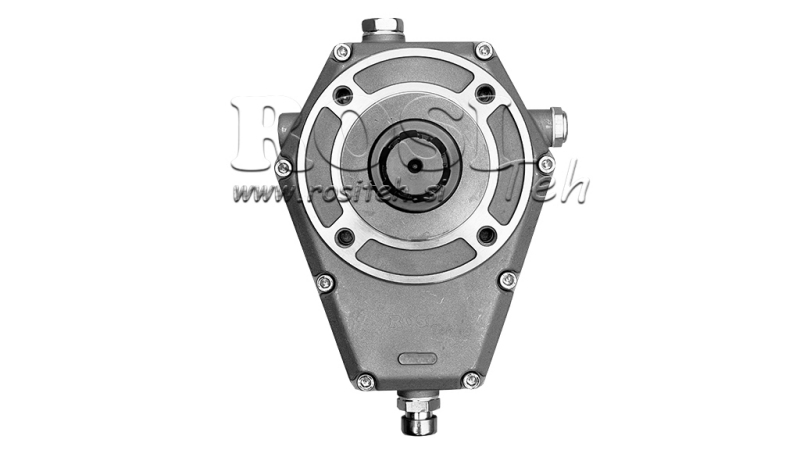

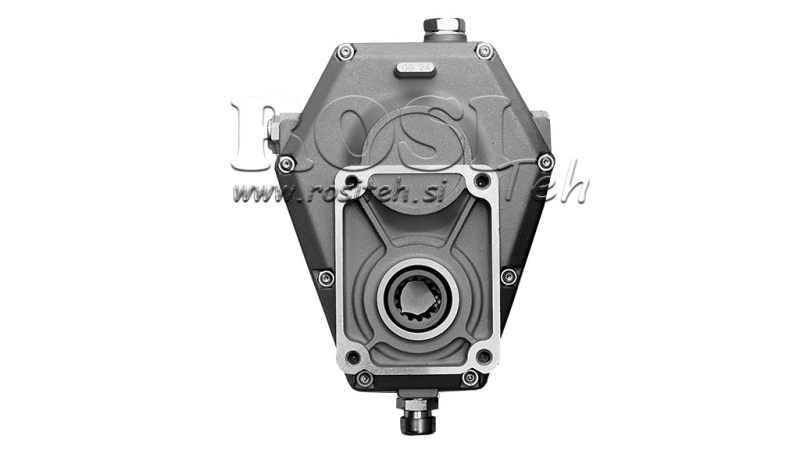

BOITIER MULTIPLICATEUR POUR POMPE HYDRAULIQUE DE GROUPE 2 – 1:3 MALE
| Informations techniques | |
| Fournisseur : | Chine |
| Retour ou échange : | 14 jours |
| Garantie : | 6 mois |
| Rapport de vitesse : | 1:3 |
| Pour pompes hydrauliques : | GR. 2 |
| Connexion : | Arbre prise de force – 1" 3/8 – 6 cannelures (mâle) |
| Vitesse d'entrée : | 540 tr/min |
| Couple d'entrée : | 18 daNm |
| Vitesse de sortie : | 1680 tr/min (max. 3000 tr/min) |
| Couple de sortie : | 5,5 daNm |
| Charge : | jusqu'à 10 kW |
| Poids du produit : | 5,5 kg |
| Lubrifiant pour engrenages : | Huile SAE 90 |

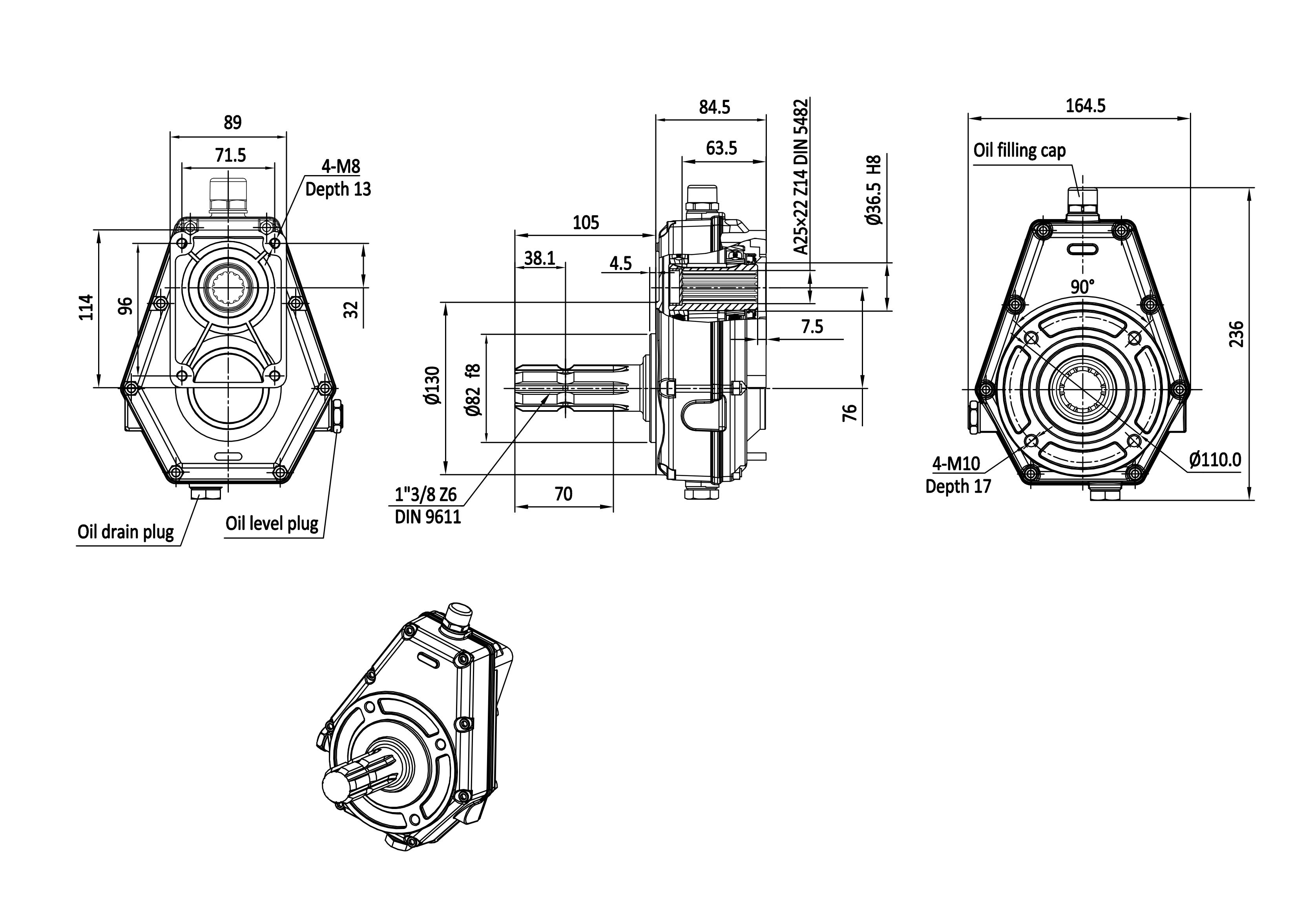

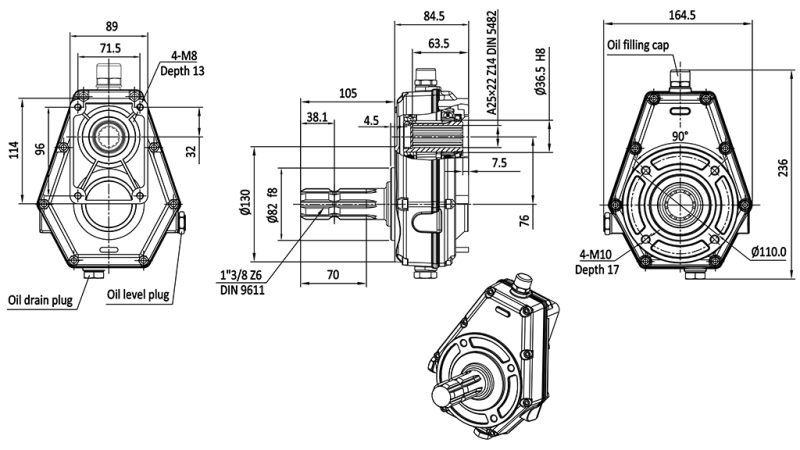

DIMENSIONS
INSTRUCTIONS D'UTILISATION
1. Usage prévu
Le réducteur est une transmission mécanique qui augmente la vitesse de rotation de l'arbre de sortie et permet le fonctionnement d'une pompe hydraulique à engrenages via l'arbre de prise de force du tracteur.
Il est utilisé pour entraîner :
- des groupes hydrauliques,
- des treuils forestiers,
- des fendeuses de bois,
- et d’autres équipements hydrauliques.
2. Position d'installation
Le réducteur doit être installé dans la position de fonctionnement correcte afin d'assurer une lubrification adéquate des engrenages. Une installation horizontale est recommandée, donc la pompe et le réducteur doivent être alignés horizontalement.
Important :
- le réducteur doit toujours être installé de manière à ce que l'huile à l'intérieur du boîtier soit en contact avec la transmission des engrenages,
- un fonctionnement prolongé en position inversée n'est pas autorisé,
- le réducteur doit être mécaniquement supporté (il ne doit pas pendre uniquement sur l'arbre de prise de force).
3. Sens de rotation
Avant l'installation, vérifiez le sens de rotation de l'arbre de prise de force et le sens de rotation requis de la pompe hydraulique.
Un sens de rotation incorrect peut provoquer des dommages à la pompe, une défaillance des joints et un mauvais débit d'huile.
4. Lubrification à l'huile
Le réducteur doit être continuellement lubrifié avec de l'huile à l'intérieur du boîtier afin d'assurer un bon fonctionnement des engrenages. Le lubrifiant recommandé est l'huile pour engrenages SAE 90.
Le réducteur doit être rempli d'huile jusqu'au niveau de contrôle.
Avant la première utilisation, retirez le bouchon de remplissage, remplissez l'unité d'huile jusqu'au repère et refermez le bouchon.
Avant chaque utilisation, vérifiez le niveau d'huile. Le premier changement d'huile est recommandé après 50 heures de fonctionnement, puis tous les 1500 heures ou une fois par an.
5. Température de fonctionnement
La température normale de fonctionnement du boîtier du réducteur se situe entre 50 et 80°C. Si elle dépasse 90°C, vérifiez le niveau d'huile, la charge et l'alignement.
6. Entretien et problèmes éventuels
| Problème | Cause possible | Solution |
| Surchauffe | Niveau d'huile insuffisant | Vérifier le niveau d'huile |
| Bruits | Roulements usés | Entretien |
| Vibrations | Mauvais alignement | Vérifier l'installation |
| Fuite d'huile | Joint endommagé | Remplacer le joint |
