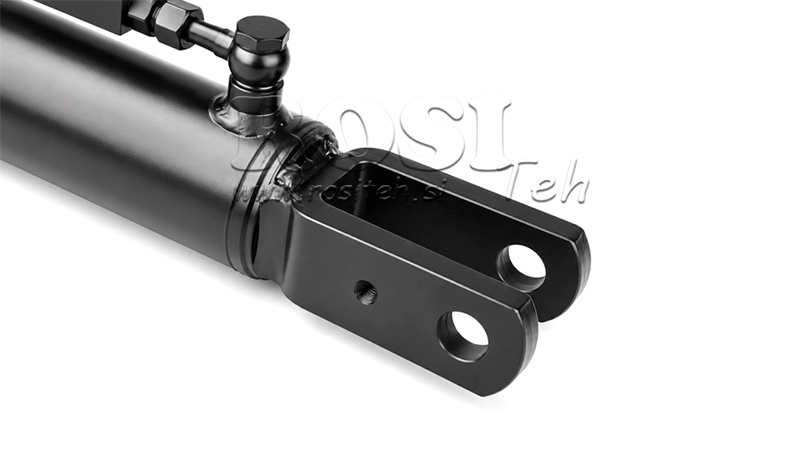

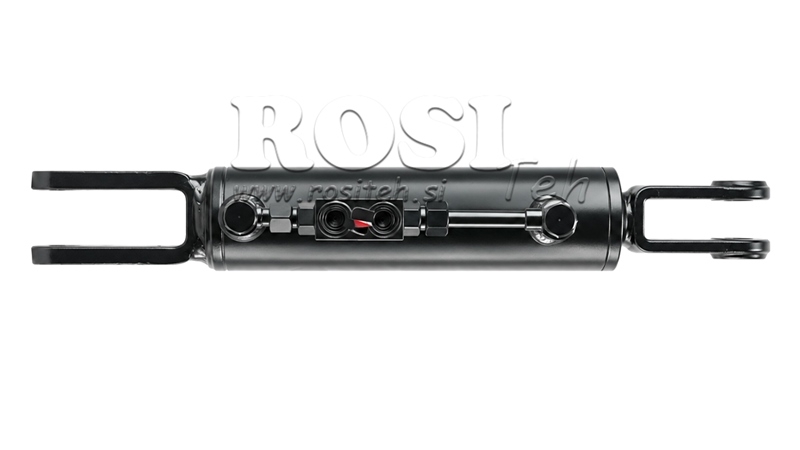

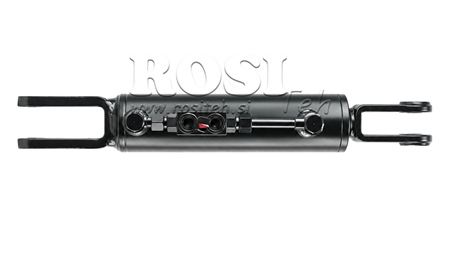

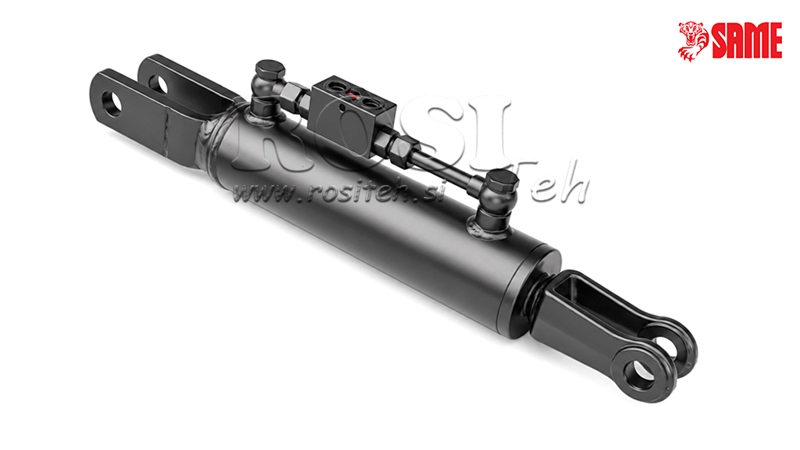

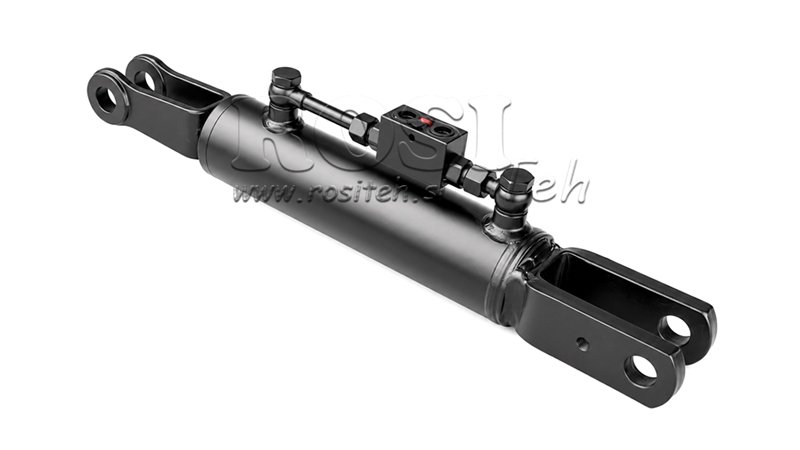

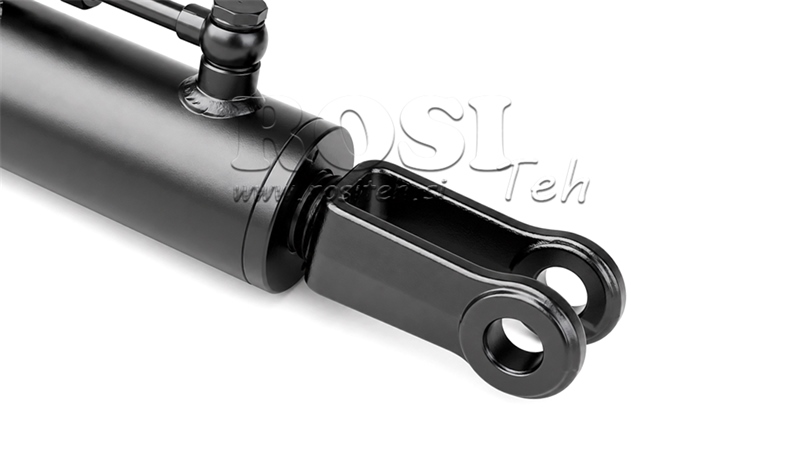

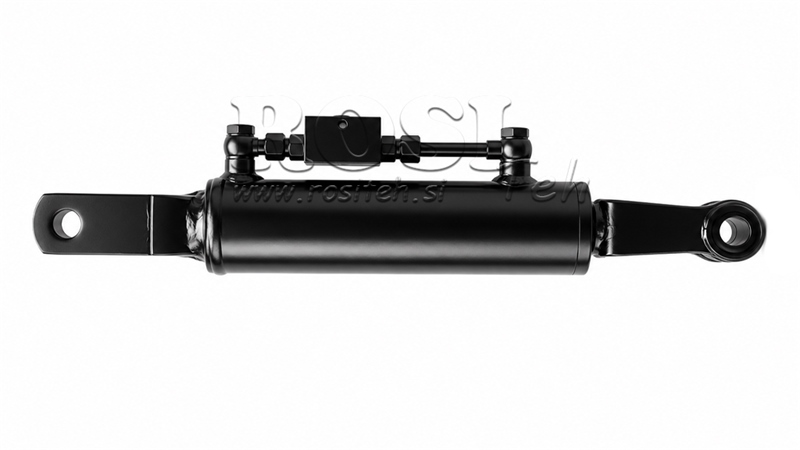

BARRE DE POUSSEE 3EME POINT HYDRAULIQUE - SAME 70/35MIN.550 TYPE (1) Φ 24/24

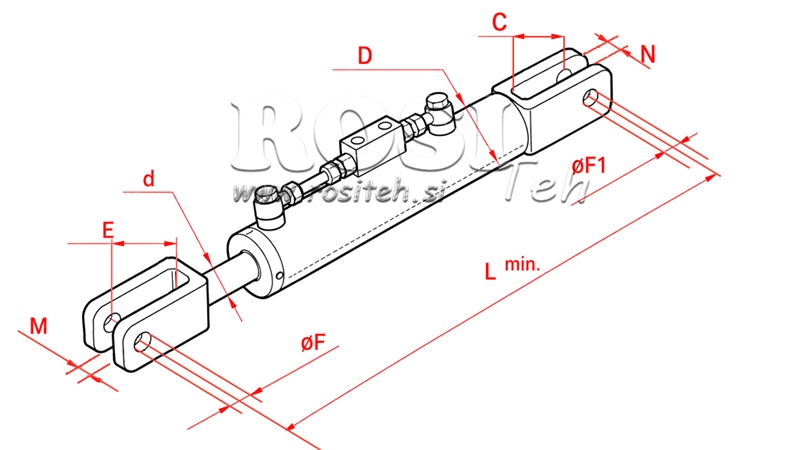

| Données techniques | |
| Largeur intérieure de la fourche « N » : | 47 mm |
| Largeur intérieure de la fourche « M » : | 30 mm |
| Distance entre le fond du cylindre et le centre du trou « C » : | 97,5 mm |
| Distance entre l'intérieur de la fourche et le centre du trou « E » : | 90 mm |
| Diamètre de la tige « d » : | 35 mm |
| Pression maximale : | 250 bar |
| Retour ou échange : | 14 jours |
| Vanne d'arrêt : | oui |
| Poids du produit : | 8,5 kg |
| Diamètre intérieur du cylindre « D » : | 70 mm |
| Garantie : | 2 ans |
| Force d'extension du cylindre (à 180 bar) : | 6,92 tonnes |
| Force de rétraction du cylindre (à 180 bar) : | 5,19 tonnes |
| Diamètre du trou de la tige « F » : | 24,5 mm |
| Longueur minimale « Lmin » : | 550 mm |
| Diamètre du trou du cylindre « F1 » : | 24,5 mm |
| Course du cylindre : | 180 mm |
| Protection : | peint (noir) |
Utilisation pour tracteurs :
Type de tracteur :
SAME
Modèle de tracteur :
Dorado 60 - 70 - 90 - 100S
Description générale :
Le tirant supérieur hydraulique (en anglais top side link ou side third point, en allemand seitliche hubstrebenverstellung) est essentiellement un vérin hydraulique double effet classique avec des raccords soudés pour la fixation sur les bras hydrauliques du tracteur. Il sert à l'ajustement individuel de la hauteur des bras du système hydraulique à trois points. Il peut également servir de renfort supplémentaire aux bras ou pour augmenter la capacité de charge.
Tous les tirants supérieurs hydrauliques sont également équipés d'une vanne d'arrêt, qui sert de sécurité (en cas de dommage d'un flexible hydraulique, le vérin du tirant supérieur reste dans la même position, tout comme la fixation au tracteur). La vanne d'arrêt garantit également que les flexibles ne sont pas sous pression et ne sollicitent donc pas la vanne hydraulique du tracteur pendant la conduite, en raison des vibrations.
