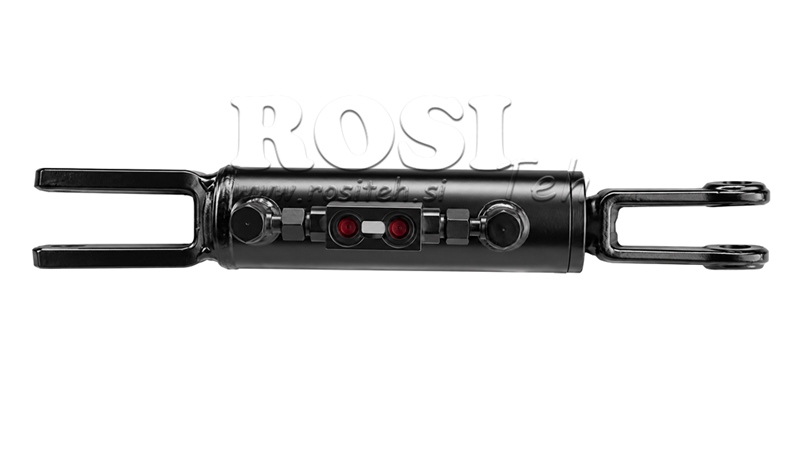

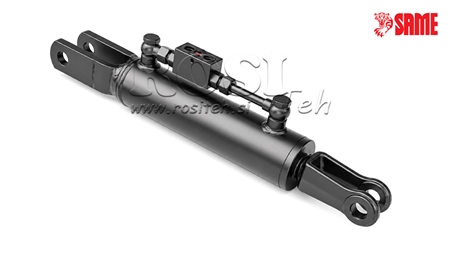

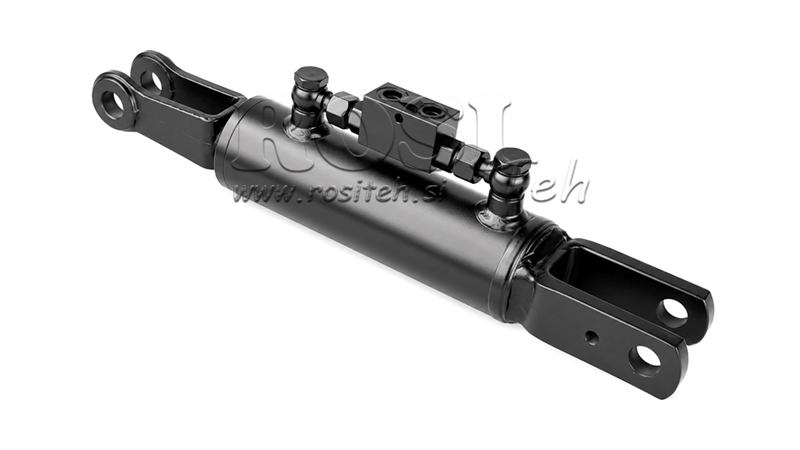

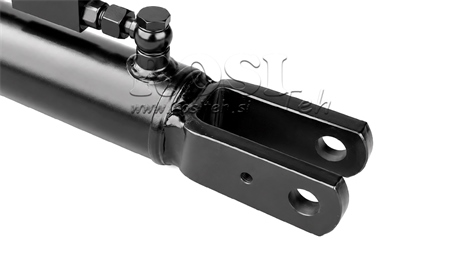

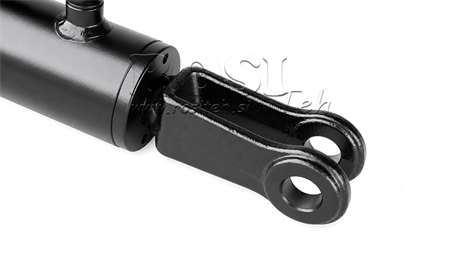

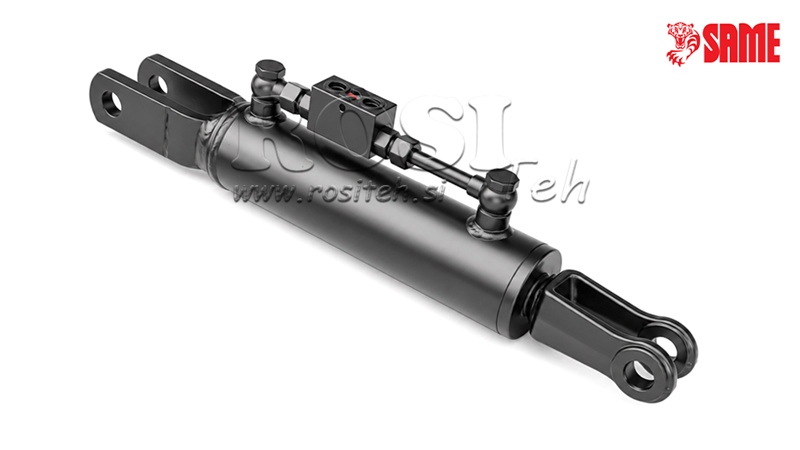

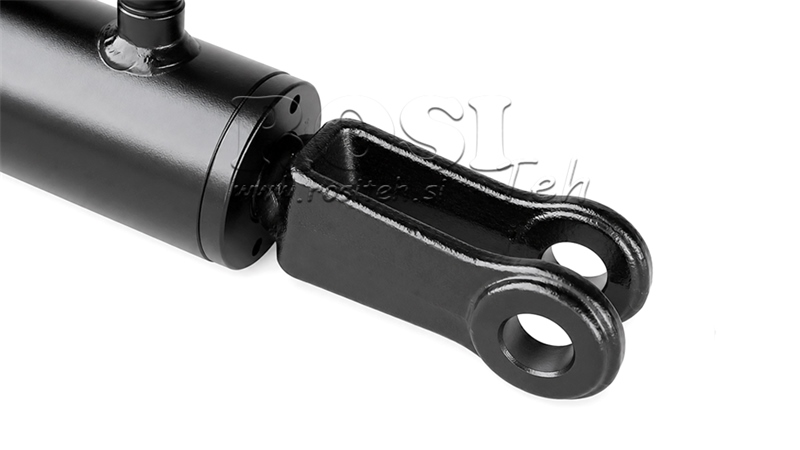

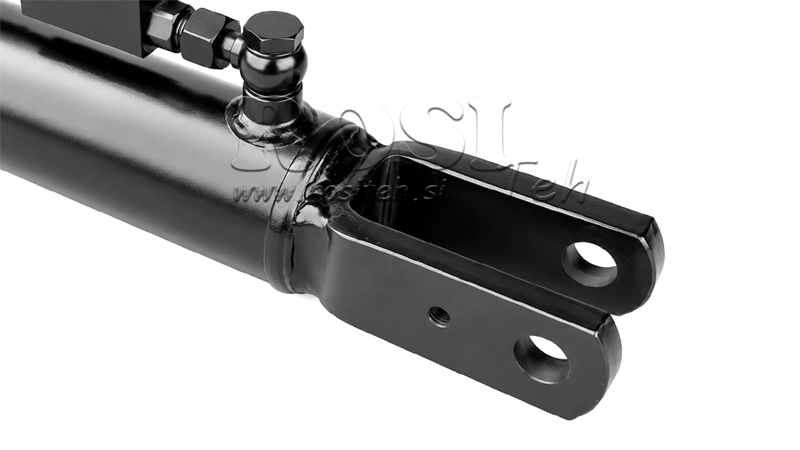

BARRE DE POUSSEE 3EME POINT HYDRAULIQUE - SAME 70/35MIN.500 TYPE (1) Φ 24.5/24.5
| Données techniques | |
| Largeur interne de la fourche « N » : | 47 mm |
| Largeur interne de la fourche « M » : | 30 mm |
| Distance entre le fond du cylindre et le centre du trou « C » : | 98 mm |
| Distance entre l’intérieur de la fourche et le centre du trou « E » : | 90 mm |
| Diamètre de la tige « d » : | 35 mm |
| Fournisseur : | Italie |
| Type de liaison supérieure : | type (1) |
| Pression maximale : | 250 bar |
| Retour ou échange : | 14 jours |
| Vanne de blocage : | oui |
| Poids du produit : | 10,2 kg |
| Diamètre interne du cylindre « D » : | 70 mm |
| Garantie : | 2 ans |
| Force d’extension du cylindre (à 180 bar) : | 6,92 tonnes |
| Force de rétraction du cylindre (à 180 bar) : | 5,19 tonnes |
| Diamètre du trou de la tige « F » : | 24,5 mm |
| Longueur minimale « Lmin » : | 500 mm |
| Diamètre du trou du cylindre « F1 » : | 24,5 mm |
| Course du cylindre : | 120 mm |
| Protection : | peint (noir) |
Utilisation pour tracteurs :
Type de tracteur :
SAME
Modèle de tracteur :
Frutteto III 80 - 90 - 100
Description générale :
La bielle hydraulique de levage supérieure (en anglais top side link ou side third point, en allemand seitliche hubstrebenverstellung) est essentiellement un cylindre hydraulique standard double effet avec des raccords soudés pour le montage sur les bras hydrauliques du tracteur. Elle sert à un réglage individuel de la hauteur des bras du système hydraulique à trois points. Elle peut également servir de renforcement additionnel des bras ou d’augmentation de la capacité de charge.
Toutes les bielles hydrauliques de levage supérieures sont également équipées d’une vanne de blocage, qui assure la sécurité (en cas de défaillance d’un tuyau hydraulique, le cylindre de la bielle supérieure reste en position, ainsi que l’attelage du tracteur). La vanne de blocage garantit aussi que les tuyaux ne sont pas sous pression, ce qui évite de solliciter la valve hydraulique du tracteur pendant la conduite due aux vibrations.
