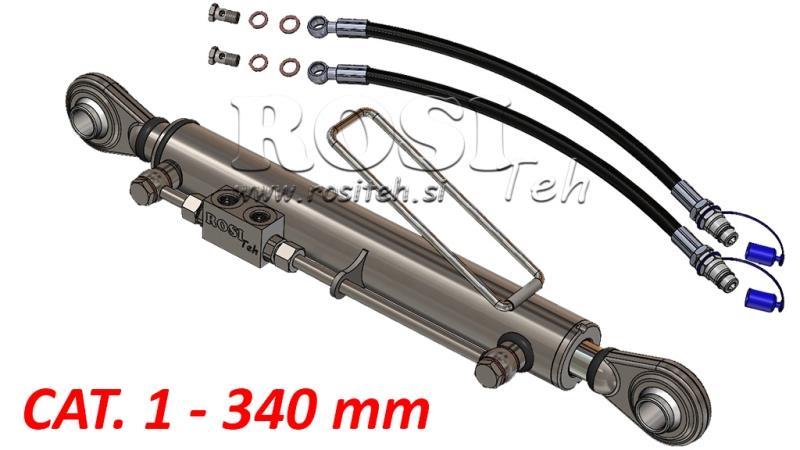

3ÈME POINT HYDRAULIQUE STANDARD - CAT. 1 - 50/30-340 (20-55 HP) (25,4/25,4 mm)

 3ème point hydraulique

est essentiellement un vérin hydraulique double effet avec extrémités soudées, destiné à être installé entre le tracteur et l’outil. C’est sans aucun doute une amélioration pour le tracteur s’il n’en est pas déjà équipé. Nos 3èmes points hydrauliques sont galvanisés pour une protection anticorrosion optimale. Tous les 3èmes points hydrauliques sont également équipés d’une valve de blocage. En cas de dommage au flexible hydraulique, le vérin du 3ème point reste dans la même position ainsi que l’outil. La valve de blocage garantit également que les flexibles ne restent pas sous pression malgré les vibrations pendant la conduite, ce qui évite une charge inutile sur la valve hydraulique du tracteur.

Les types les plus courants de 3ème point hydraulique :

- 3ÈME POINT HYDRAULIQUE STANDARD

(avec œillets soudés des deux côtés)

- 3ÈME POINT HYDRAULIQUE AVEC CROCHET AUTOMATIQUE

(sur la tige de piston se trouve un crochet automatique pour fixer la boule de l’outil au tracteur)

- 3ÈME POINT HYDRAULIQUE CROCHET CHAPE SPECIAL

(un 3ème point hydraulique avec crochet, mais au lieu d’un œillet sur le vérin, un crochet spécial soudé est utilisé, permettant un plus grand mouvement latéral du 3ème point)

- 3ÈME POINT HYDRAULIQUE CROCHET FILETÉ CHAPE

(la longueur du 3ème point peut être prolongée par la partie filetée)

Utilisation des 3èmes points hydrauliques :

Les 3èmes points hydrauliques deviennent de plus en plus indispensables sur chaque tracteur, en particulier avec les charrues, où le réglage précis est essentiel. Ils sont également très utiles avec les niveleuses, les fourches de tracteur (pour l’ajustement de l’inclinaison) et même les plateaux basculants.

Comment choisir le bon 3ème point hydraulique pour votre tracteur ?

Étape 1 : Combien de chevaux a votre tracteur ?

Catégorie 1 : pour tracteurs de 20 à 55 CV (15 – 40 kW)

Catégorie 2 : pour tracteurs de 45 à 95 CV (35 – 70 kW)

Catégorie 3 : pour tracteurs de 80 à 210 CV (60 – 155 kW)

Catégorie 4 : pour tracteurs de 180 à 380 CV (135 – 285 kW)

Il est également utile de considérer pour quel type d’outil le 3ème point sera utilisé, car, par exemple, avec un tracteur de 100 CV, un 3ème point de catégorie 3 n’est pas nécessaire s’il est seulement utilisé pour une plateforme basculante d’une capacité maximale de 1500 kg.

Étape 2 : Quels trous pour goupilles doit avoir le 3ème point ?

Catégorie 1 : Trous 19,2 mm ou 25,4 mm

Catégorie 2 : Trous 25,4 mm

Catégorie 3 : Trous 25,4 mm ou 32,4 mm

Catégorie 4 : Trous 45,2 mm ou 32,4 mm

Il est possible d’utiliser un réducteur, qui permet d’utiliser un seul 3ème point sur plusieurs tracteurs ou outils différents. Pour les 3èmes points hydrauliques avec crochet automatique ou versions spéciales, les trous sont définis par la boule, qui est fixée dans le crochet automatique du 3ème point.

Étape 3 : Longueur ou course adaptée du 3ème point.

Il n’existe pas de règle stricte ni de norme exacte sur la course nécessaire pour un type particulier de tracteur. Cela dépend principalement du type de tracteur et des outils prévus. En général, il est utilisé avec plusieurs équipements que vous possédez, il faut donc déterminer une longueur adaptée à la plupart d’entre eux. Le moyen le plus simple est de mesurer le 3ème point fileté déjà installé sur votre tracteur. Sur la base de la longueur raccourcie du 3ème point fileté (mesurée de centre à centre des trous), vous pouvez sélectionner le 3ème point hydraulique le plus proche et vérifier sa longueur maximale étendue et sa course.

Les courses standard des 3èmes points hydrauliques sont :
- 160 mm
- 210 mm
- 280 mm
- 340 mm
- 400 mm

Les longueurs totales des 3èmes points avec la même course dépendent du type.

Étape 4 : Choisir le type de 3ème point hydraulique.

- 3ème point hydraulique Standard
(utilisé avec des tracteurs standards)

- 3ème point hydraulique avec crochet automatique
(utilisé si le tracteur est équipé de crochets rapides sur les bras inférieurs)

- 3ème point hydraulique crochet chape Special
(pour un mouvement latéral plus important)

- 3ème point hydraulique crochet fileté chape
(la longueur du 3ème point peut être prolongée par la partie filetée)

Les 3èmes points hydrauliques conviennent aux tracteurs :

Zetor, Fendt, Deutz-Fahr, Massey Ferguson, Fiat, John Deere, Case, Renault, IMT, Ursus, Steyr, Hürlimann, Lamborghini, Same, Landini, Valtra, Claas, New Holland, Caterpillar, Bobcat, Volvo, Carraro, Yanmar, Štore, Lindner, Solis.
